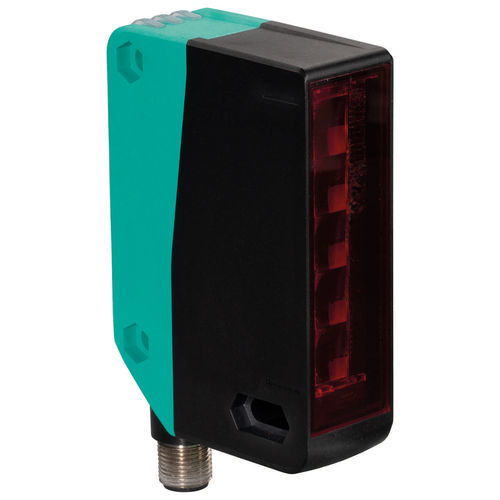

Détecteur photoélectrique rétro-réfléchissant OGR4000-R305-2EP-IO-V1

rectangulairelumière rougeLED

Principaux avantages en un coup d'œilCellule en mode reflex avec cinq faisceaux lumineux dans un coffret de détecteur photoélectrique standardDes faisceaux émetteurs clairs bien visibles garantissent une orientation en tout confort du détecteurDétection sûre de toutes les surfaces, quelle que soit la qualité de surface de l'objetDétection fiable de petits éléments pour des objets très plats de forme irrégulièreDétection constante des objets à partir de 2 mm sur toute la zone de détectionDescription :Cellule en mode reflex large, lumière rouge, portée de détection max. 4 m, hauteur de champ lumineux 60 mm, interface IO-Link, 2 sorties push-pull, prise M12Caractéristiques générales :Domaine de détection d'emploiMode standard : 0 ... 4 m Haute résolution: 0 ... 2 mDistance du réflecteur0,2 ... 4 m réflecteur H85-2Domaine de détection limite4 mDomaine de détectionvoir tableauCible de référenceréflecteur H85-2Emetteur de lumièreLEDType de lumièrerouge, lumière moduléeIdentification du groupe de risque LEDgroupe d'exceptionHauteur protégée60 mmLargeur protégée12 mmTaille de l'objetMinimum 2 mm, 3 mm, 5 mm, 8 mm, 10 mm ; détection indépendante de la position à l'intérieur de la portée de détectionNombre de faisceaux5Angle d'ouverture+/- 2 °Limite de la lumière ambianteEN 60947-5-2Résolutionvoir tableauValeurs caractéristiques pour la sécurité fonctionnelle :MTTFd674 aDurée de mission (TM)20 aCouverture du diagnostic (DC)0 %Eléments de visualisation/réglage :Indication fonctionnementLED verte :allumée en permanence - sous tensionclignotante (4 Hz) - court-circuitclignotante avec courtes interruptions (1 Hz) - mode IO-LinkVisual. état de commutationLED jaune :Allumée en permanence : chemin éclairé libreÉteinte en permanence : objet détectéClignotement (8 Hz) - fin de la compensationEléments de contrôletouche TEACH-INEléments de contrôleCommutateur rotatif à 5 positions pour la sélection du mode de fonctionnementCaractéristiques électriques :Tension d'emploi10 ... 30 V CC Mode IO-Link : 18 ... 30 V CCOndulationmax. 10 %Consommation à vide< 35 mA pour une tension d'alimentation 24 VClasse de protectionIIIInterface :Type d'interfaceIO-LinkVersion IO-Link1.1Profil de l'appareilIdentification et diagnostic - I&D Smart Sensor - SSP 2.1Données de processusEntrée 8 Bit - signal de commutation 1 Bit - alarme de stabilité 1 Bit - valeur de mesure 6 Bit Sortie 2 Bit - Fonction de contrôle du détecteur 1 Bit - fonction de contrôle et d'évaluation 1 BitIdentifiant fournisseur1 (0x0001)Identifiant du dispositif0x101001 (1052673)Vitesse de transfertCOM2 (38,4 kBit/s)durée de cycle min.2,3 msPrise en charge du mode SIOouiType de port maître compatibleClasse A , Classe B (utilisez un adaptateur à 3 pôles ou un câble à 3 fils)Sortie :Mode de commutationLe type de commutation du détecteur est ajustable. Le paramètre par défaut est : C/Q - Broche 4 : NPN normalement ouvert / éteint, PNP normalement fermé / allumé, IO-Link /Q - Broche 2 : NPN normalement fermé / allumé, PNP normalement ouvert / éteintSortie signal2 sorties push-pull, protégées contre les courts-circuits et l'inversion de polarité, protégé contre les surtensionsTension de commutationmax. 30 V CCCourant de commutationmax. 100 mAChute de tension≤ 1,5 V CCFréquence de commutationMode standard : 500 Hz , Haute résolution: 250 HzTemps d'actionMode standard : 1 ms , Haute résolution: 2 msConformité :Interface de communicationIEC 61131-9 / IO-Link V1.1.4Norme produitEN 60947-5-2Agréments et certificats :Agrément ULE87056 , cULus Listed , alimentation de classe 2 , évaluation type 1agrément CCCLes produits dont la tension de service est ≤36 V ne sont pas soumis à cette homologation et ne portent donc pas le marquage CCC.Conditions environnantes :Température ambiante-40 ... 60 °C (-40 ... 140 °F) La température ambiante minimale autorisée pendant l'apprentissage est de -30 °C. La variation de température autorisée après l'apprentissage est de ±20 K.Température de stockage-40 ... 70 °C (-40 ... 158 °F)Caractéristiques mécaniques :Degré de protectionIP67Raccordementconnecteur M12 x 1, 4 broches, position ajustable à 90°BoîtierPC (polycarbonate)Sortie optiquevitre en matière plastiqueMasse94 gHauteur89 mmLargeur25,8 mmProfondeur59,5 mmCaractéristiques / Spécifications techniques :Cellule en mode reflex large, lumière rouge, portée de détection max. 4 mHauteur de champ lumineux 60 mmInterface IO-Link, 2 sorties push-pull, prise M12Protection IP67Température de fonctionnement : -40 à 60 °CDimensions : 89 x 25,8 x 59,5 mmPoids : 94 gMatériau boîtier : PC (polycarbonate)Sortie optique : vitre plastiqueAlimentation : 10 ... 30 V CC (18 ... 30 V CC en mode IO-Link)Consommation à vide : < 35 mA à 24 VSorties protégées contre court-circuit, inversion de polarité, surtensionFréquence de commutation : jusqu'à 500 HzConnecteur M12 x 1, 4 broches, position ajustable à 90°
