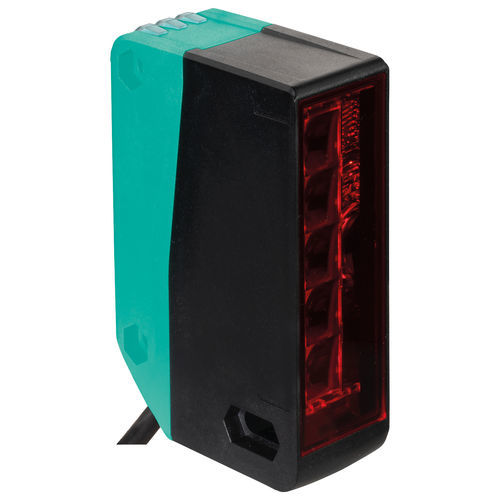

Détecteur photoélectrique rétro-réfléchissant OGR4000-R305-2EP-IO

rectangulairelumière rougeLED

Principaux avantages en un coup d'œil - Capteur de surface rétro-réfléchissant avec cinq faisceaux lumineux dans un boîtier de capteur photoélectrique standard - Faisceaux émetteurs lumineux et très visibles garantissant un alignement pratique du capteur - Détection fiable de toutes les surfaces, quelle que soit la texture de l'objet - Détection fiable des petites pièces pour des objets très plats et de forme irrégulière - Détection constante des objets à partir de 2 mm dans toute la zone de détection Détails du produit - Capteur de surface rétro-réfléchissant, lumière rouge, portée de détection max. 4 m, hauteur du champ lumineux 60 mm, interface IO-Link, 2 sorties push-pull, câble fixe Spécifications générales - Portée de détection effective : Mode standard : 0 ... 4 m, Haute résolution : 0 ... 2 m - Distance du réflecteur : 0,2 ... 4 m réflecteur H85-2 - Portée de détection seuil : 4 m - Portée de détection : voir tableau - Cible de référence : réflecteur H85-2 - Source lumineuse : LED - Type de lumière : lumière rouge visible modulée - Étiquetage du groupe de risque LED : groupe exempt - Hauteur du champ : 60 mm - Largeur du champ : 12 mm - Taille de l'objet : Minimum 2 mm, 3 mm, 5 mm, 8 mm, 10 mm ; détection indépendante de la position dans la plage de détection - Nombre de faisceaux : 5 - Angle d'ouverture : ± 2 ° - Limite de lumière ambiante : EN 60947-5-2 - Résolution : voir tableau Paramètres liés à la sécurité fonctionnelle - MTTFd : 674 a - Durée de mission (TM) : 20 a - Couverture diagnostique (DC) : 0 % Indicateurs/moyens de fonctionnement - Indicateur de fonctionnement : LED verte : constamment allumée - alimentation, clignotante (4Hz) - court-circuit, clignotante avec pause courte (1 Hz) - mode IO-Link - Indicateur de fonction : LED jaune : Allumée en permanence : chemin lumineux dégagé, Éteinte en permanence : objet détecté, Clignotante (8 Hz) - fin de la compensation - Éléments de commande : Touche Teach-In ; Commutateur rotatif à 5 positions pour la sélection des modes de fonctionnement Spécifications électriques - Tension de fonctionnement : 10 ... 30 V DC, mode IO-Link : 18 ... 30 V DC - Ondulation : max. 10 % - Courant d'alimentation à vide : < 35 mA à 24 V de tension d'alimentation - Classe de protection : III Interface - Type d'interface : IO-Link - Révision IO-Link : 1.1 - Profil de l'appareil : Identification et Diagnostic - I&D, Capteur intelligent - SSP 2.1 - Données de processus : Entrée 8 Bit - signal de commutation 1 Bit - alarme de stabilité 1 Bit - valeur de mesure 6 Bit, Sortie 2 Bit - fonction de contrôle du capteur 1 Bit - fonction de contrôle d'évaluation 1 Bit - ID du fournisseur : 1 (0x0001) - ID de l'appareil : 0x101001 (1052673) - Vitesse de transfert : COM2 (38,4 kBit/s) - Temps de cycle min. : 2,3 ms - Support du mode SIO : oui - Type de port maître compatible : Classe A , Classe B (utiliser un adaptateur à 3 pôles ou un câble à 3 fils) Sortie - Type de commutation : Le type de commutation du capteur est réglable. Le réglage par défaut est : C/Q - BK : NPN normalement ouvert / sombre, PNP normalement fermé / clair, IO-Link /Q - WH : NPN normalement fermé / clair, PNP normalement ouvert / sombre - Sortie de signal : 2 sorties push-pull (4 en 1), protégées contre les courts-circuits, protégées contre les inversions de polarité, protégées contre les surtensions - Tension de commutation : max. 30 V DC - Courant de commutation : max. 100 mA - Chute de tension : ≤ 1,5 V DC - Fréquence de commutation : Mode standard : 500 Hz , Haute résolution : 250 Hz - Temps de réponse : Mode standard : 1 ms , Haute résolution : 2 ms Conformité - Interface de communication : IEC 61131-9 / IO-Link V1.1.4 - Norme produit : EN 60947-5-2 Approbations et certificats - Approbation UL : E87056 , cULus Listed , alimentation de classe 2 , type de classement 1 - Approbation CCC : Approbation CCC / marquage non requis pour les produits classés ≤36 V Conditions ambiantes - Température ambiante : -40 ... 60 °C (-40 ... 140 °F), La température ambiante minimale autorisée pendant l'apprentissage est de -30 °C. La variation de température autorisée après l'apprentissage est de ±20 K. - Température de stockage : -40 ... 70 °C (-40 ... 158 °F) Spécifications mécaniques - Degré de protection : IP67 - Connexion : câble fixe de 2 m - Matériau : Boîtier : PC (Polycarbonate) ; Face optique : Plaque en plastique - Masse : 132 g - Dimensions : Hauteur : 89 mm ; Largeur : 25,8 mm ; Profondeur : 59,5 mm Marque : Pepperl+Fuchs Modèle : OGR4000-R305-2EP-IO Type : Capteur de surface rétro-réfléchissant Source lumineuse : LED, lumière rouge visible modulée Portée de détection : jusqu'à 4 m Hauteur du champ : 60 mm Sorties : 2 push-pull (4 en 1), interface IO-Link Degré de protection : IP67 Tension de fonctionnement : 10 ... 30 V DC Dimensions : 89 x 25,8 x 59,5 mm Poids : 132 g
