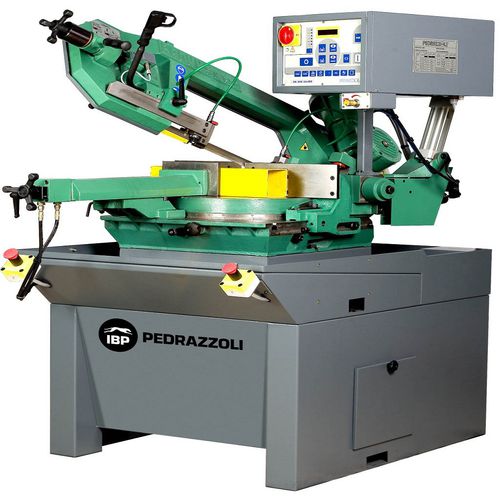

Scie à ruban BROWN SN 300 SA

verticalepour métauxpour barres en fer

Description du produit
La BROWN SN 300 SA d'IBP PEDRAZZOLI est une scie à ruban semi-automatique conçue pour le découpage précis de sections rondes, carrées et rectangulaires. La machine dispose d'une structure en fonte pour réduire les résonances et vibrations, d'un grand plateau tournant et d'une morsa réglable afin d'assurer des coupes répétables et de haute précision en production industrielle.

Caractéristiques

• Alimentation trifase 2 vitesses (400 V – 50 Hz ; autres tensions sur demande)
• Position verticale du moteur pour réduire l'encombrement arrière ; transmission par réducteur à vis sans fin en bain d'huile (rapport 1:40)
• Grand plateau circulaire tournant sur piste à billes trempées pour une rotation fluide et une haute perpendicularité
• Position de l'archet réglable via une bague excentrique pour coupes à 90° ; butées mécaniques à 45° droite et 45°/60° gauche
• Guides-lame en métal dur (widia) avec bagues excentriques à roulement pour stabiliser la lame
• Cylindre hydraulique pour le déplacement réglable de la morsa ; la morsa est positionnable sur toute la base
• Épaulements de morsa rétractables et réglables pour atteindre la capacité maximale de coupe et un alignement précis
• Dispositif de tension de lame pour une tension constante et uniforme
• Station de lubrification/refroidissement de la lame avec pompe électrique et deux buses réglables sur les guides
• Panneau de commande accessible et bouton de démarrage lame en basse tension avec protection "homme présent"
• Pédale de commande pour cycles de coupe semi-automatiques
• Archet articulé sur roulements coniques
• Double bouton d'arrêt d'urgence en façade
• Capteur de sécurité électronique pour arrêter la lame en cas de glissement ou de rupture

Avantages

• Morsa verticale hydraulique antibavure en option
• Pointeur laser pour position de coupe en option
• Cylindre hydraulique pour mouvement de l'archet en option

Capacité de coupe
Tubes ronds — 45° gauche : 160 mm
Tubes ronds — 0° : 220 mm
Tubes ronds — 45° droite : 200 mm
Tubes ronds — 60° droite : 130 mm

Sections carrées — 45° gauche : 120 mm
Sections carrées — 0° : 190 mm
Sections carrées — 45° droite : 150 mm
Sections carrées — 60° droite : 110 mm

Sections rectangulaires — 45° gauche : 160 x 130 mm
Sections rectangulaires — 0° : 330 x 150 mm
Sections rectangulaires — 45° droite : 160 x 130 mm
Sections rectangulaires — 60° droite : 110 x 110 mm

Accessoires sur demande

• Indicateur laser de coupe
• Régulateur de pression de mors
• Lubrification micromist
• Morse verticale antibavure
• Variateur électronique de vitesse
• Convoyeurs de chargement et déchargement

Données techniques

• Modèle : BROWN SN 300 SA
• Marque : IBP PEDRAZZOLI
• Dimensions (L x l x H) : 1400 x 1500 x 1800 mm (Fermobarra) — 870 x 1860 x 2100 mm (base)
• Hauteur du plan de travail : 955 mm
• Poids : 490 kg
• Capacité maximale coupe rectangulaire 90° : 330 x 150 mm
• Deux vitesses de fonctionnement ; alimentation trifase 400 V – 50 Hz (autres tensions disponibles)
• Transmission : réducteur vis sans fin 1:40 en bain d'huile
• Système de tension de lame : dispositif à ressort
• Lubrorefroidissement : pompe électrique et deux robinets réglables
• Sécurité : capteur glissement/rupture, double arrêt d'urgence, démarrage homme-présent
• Commandes : panneau accessible ; pédale pour cycle semi-automatique
