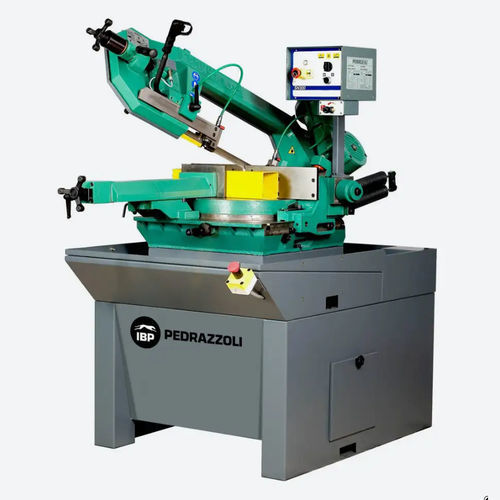

Scie à ruban BROWN SN 300 NEWTON

horizontalepour métauxpour tubes

Description
La scie à ruban manuelle BROWN SN 300 NEWTON IBP PEDRAZZOLI dispose d'éléments structurels en fonte et d'une conception robuste permettant de réduire les résonances et les vibrations lors de la coupe. Deux vitesses, alimentation triphasée (400 V – 50 Hz ; autres tensions sur demande).

Avantages

• Réducteur.
• Dispositif de compensation NEWTON.
• Grand plateau circulaire tournant solidairement avec l'archet pour un appui optimal de la pièce.

Capacité de coupe
Tubes ronds :
45° gauche : 160 mm
0° : 220 mm
45° droite : 200 mm
60° droite : 130 mm

Sections carrées :
45° gauche : 120 mm
0° : 190 mm
45° droite : 150 mm
60° droite : 110 mm

Sections rectangulaires :
45° gauche : 160 x 130 mm
0° : 330 x 150 mm
45° droite : 160 x 130 mm
60° droite : 110 x 110 mm

Accessoires sur demande

• Lubrification micromist.
• Kit de pince rapide pneumatique MRP.
• Indicateur laser de coupe.
• Variateur mécanique.
• Convoyeurs de chargement et déchargement.

DESCRIPTION DU DISPOSITIF NEWTON
M – Mode manuel : Positionner le sélecteur sur M et tourner la manivelle jusqu'à ce que l'index corresponde à 0 sur l'échelle, mettant en tension le ressort de contrepoids. Verrouiller la pièce dans l'étau. Appuyer sur démarrer pour effectuer le cycle manuel : l'archet descend uniquement tant que le bouton est maintenu. Régler la pression de descente de l'archet avec le régulateur de débit.

D – Mode dynamique : Positionner le sélecteur sur D et tourner la manivelle jusqu'à 40 sur l'échelle, relâchant le ressort de contrepoids. Régler le fin de course de fin de coupe. Verrouiller la pièce, positionner la lame au-dessus et appuyer sur démarrer. L'archet descendra par gravité ; régler la pression avec le régulateur de débit. En fin de coupe, le fin de course arrête le mouvement. Relever l'archet au-dessus de la pièce et remplacer la barre à couper.

Données techniques
Dimensions (L x l x H) : 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Hauteur du plan de travail : 950 mm
Poids : 490 kg

Caractéristiques / spécifications techniques

• Type de machine : Scie à ruban manuelle avec dispositif NEWTON
• Construction : Éléments structurels en fonte pour réduire résonances et vibrations
• Vitesses : Deux vitesses, triphasé (400 V – 50 Hz) ; autres tensions sur demande
• Table : Grand plateau circulaire tournant avec l'archet pour le soutien de la pièce
• Modes : Manuel (M) et Dynamique (D) avec réglage de la pression de descente de l'archet
• Capacités de coupe : Voir la section Capacité de coupe pour tubes ronds, sections carrées et rectangulaires aux angles spécifiés
• Accessoires optionnels : Lubrification micromist, kit pince rapide pneumatique, indicateur laser, variateur mécanique, convoyeurs
• Poids total : 490 kg
• Hauteur du plan de travail : 950 mm
