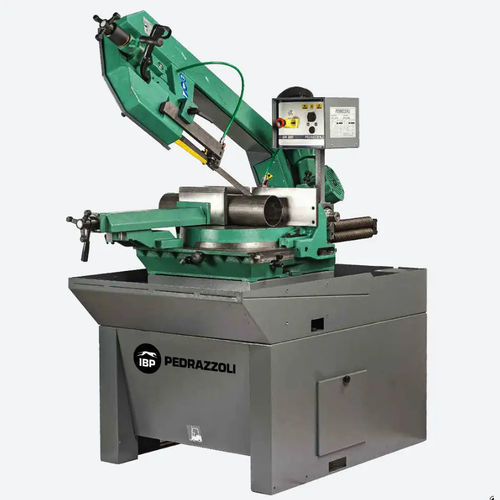

Scie à ruban BROWN SN 420

verticalepour métauxpour barres en fer

Présentation
La scie à ruban manuelle BROWN SN 420 IBP PEDRAZZOLI possède les principaux éléments en fonte pour réduire résonances et vibrations pendant le cycle de coupe. Conçue pour la coupe des métaux, elle offre un positionnement réglable de l'archet et un large plateau circulaire garantissant une grande précision de perpendicularité.

CARACTÉRISTIQUES

• Deux vitesses trifase (400 V – 50 Hz ; autres tensions sur demande)
• Moteur en position verticale pour réduire l'encombrement arrière ; transmission par réducteur à vis sans fin en bain d'huile (rapport 1:40)
• Large plateau circulaire avec vaste surface d'appui pour la pièce ; pivot sur piste à billes trempées pour rotation fluide et précision
• Position archet réglable via boccole excentriques pour 90° et butées mécaniques à 45° droite et 45°/60° gauche
• Guides-lame avec plaquettes widia et supports à roulements montés sur boccole excentriques
• Morses manuelles réglables avec fermeture rapide, volant de serrage et lardon plat réglable ; positionnables sur toute la base
• Épaules de morses rétractables et réglables pour atteindre la capacité maximale de coupe (420 x 190 mm à 90°) et assurer un alignement précis
• Dispositif de tension de lame pour une tension uniforme et constante
• Système de lubrification/refroidissement de la lame avec pompe électrique et deux robinets réglables sur les guides-lame
• Panneau de commande accessible avec interrupteur ON/OFF, sélecteur de vitesse (2 vitesses), sélecteur MANUEL/DYNAMIQUE (pour versions avec dispositif Newton) et bouton d'arrêt d'urgence
• Contact de démarrage lame avec protection "homme-présent" et capot de sécurité ; commande en basse tension
• Archet articulé monté sur support avec roulements coniques

Avantages

• Guides-lame en widia pour guidage durable
• Morses à rapprochement rapide, positionnables transversalement sur toute la base ; épaules ajustables
• Rouleaux de chargement/déchargement (sur demande)
• Afficheur numérique (sur demande)

Capacité de coupe
Tubes ronds : 45° gauche : 170 mm
0° : 280 mm
45° droite : 230 mm
60° droite : 150 mm

Sections carrées : 45° gauche : 150 mm
0° : 270 mm
45° droite : 220 mm
60° droite : 150 mm

Sections rectangulaires : 45° gauche : 240 x 90 mm
0° : 420 x 190 mm
45° droite : 230 x 150 mm
60° droite : 140 x 220 mm

Accessoires sur demande

• Lubrification microrésidue (micromist)
• Kit de serrage pneumatique rapide MRP
• Indicateur laser de coupe
• Variateur mécanique de vitesse
• Rouleaux de chargement et déchargement

Données techniques
Dimensions (Long. x Larg. x Haut.) : 1400 x 1500 x 1800 mm (Fermobarra) 870 x 1860 x 2100 mm (base)
Hauteur du plan de travail : 955 mm
Poids : 550 kg

Caractéristiques / spécifications techniques

• Modèle : BROWN SN 420
• Construction : principaux composants en fonte
• Vitesses : coupe à 2 vitesses (électrique)
• Alimentation : trifase (400 V – 50 Hz ; autres tensions sur demande)
• Transmission : réducteur vis sans fin en bain d'huile, rapport 1:40
• Capacité maximale de coupe (à 90°) : 420 x 190 mm
• Position archet réglable : 90° via boccole excentriques ; butées mécaniques à 45° et 60°
• Guidage lame : plaquettes Widia avec supports à roulements
• Morses : morses manuelles réglables avec fermeture rapide et position longitudinale ; épaules rétractables/réglables
• Tension lame : dispositif de tension uniforme
• Refroidissement/lubrification : pompe électrique avec deux robinets réglables
• Commandes : ON/OFF, sélecteur de vitesse, sélecteur MANUEL/DYNAMIQUE, arrêt d'urgence
• Sécurité : démarrage lame avec protection homme-présent et capot ; commandes en basse tension
• Base : large plateau circulaire sur piste à billes trempées pour précision
• Poids et dimensions comme indiqué ci-dessus
