Machine de cintrage électrohydraulique BEND MASTER 38

électriquede tubesde profilés

Présentation produit

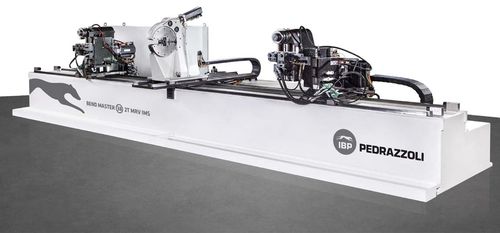

La machine de cintrage à deux têtes IBP PEDRAZZOLI BEND MASTER 38 est une station de production conçue pour des cadences moyennes à élevées. Elle intègre le contrôle IMS (IMS.4), une unité de commande Intel i7 10e génération et un écran tactile. Les systèmes de chargement/déchargement automatiques et la configuration rapide des E/S permettent l’asservissement à des îlots de production, y compris robots. Le changement rapide d’outillage, le réglage automatique et la double tête simultanée garantissent répétabilité et réduction des temps de cycle pour la production en série et les petites séries mixtes.

Caractéristiques

• 8 axes à commande électrique incluant translation et rotation.
• 2 têtes de cintrage entièrement indépendantes (fonctions simultanées possibles).
• Cintrage symétrique/asymétrique, multi-rayons et rayon variable dans le même cycle.
• Productivité supérieure par rapport aux cintreuses linéaires : temps de cycle réduits.
• Contrôle de gestion IMS avec programmation visuelle et écran tactile.
• IMS Intelligent Motion System de Pedrazzoli.

Avantages

• Système de cintrage flexible adaptable à différentes exigences de production.
• Deux têtes indépendantes permettant l’usinage simultané d’une même pièce.
• Configuration machine compacte autorisant le cintrage de tubes plus longs que la longueur utile machine.
• Production en un seul cycle de pièces qui nécessiteraient plusieurs phases sur des machines traditionnelles.
• Jusqu’à quatre groupes de poinçonnage disponibles.
• Automatisation du process : chargement/déchargement avec recherche du cordon de soudure.
• Prédisposition pour manipulateurs externes et intégration robotisée.
• Importation de fichiers IGES pour la programmation des pièces.
• Analyse de faisabilité immédiate et assistance à distance avec webcam.
• Plateforme IMS accessible sur PC, tablette et smartphone.

Données produit (extraites des tableaux)
Capacité maximale de cintrage : Ø 38 x 2 mm

Spécifications techniques (tableau)
Dimensions (L x l x H) : 7200 x 2000 x 1450 mm
Poids : 3800 kg
Capacité de cintrage (acier R=400 N/mm2) : 38 x 2 mm
Rayon moyen maximal : 150 mm
Distance minimum entre les deux axes de cintrage avec mors central : 310 mm
Distance minimum entre les deux axes de cintrage sans mors central : 220 mm
Distance maximale entre les deux axes de cintrage : 5200 mm
Course d’ouverture du chariot : 80 mm
Vitesse maximale de déplacement des têtes : 70 m/min
Vitesse maximale de cintrage : 160°/s
Rotation maximale mors central : 250°/s

Caractéristiques / spécifications techniques

• Modèle : BEND MASTER 38 (cintrage à deux têtes).
• Contrôle : IMS.4 avec supervision graphique et programmation tactile.
• Processeur : Intel i7 10e génération (unité de commande).
• Axes : 8 axes contrôlés électriquement (translation et rotation).
• Têtes de cintrage : 2 têtes indépendantes (poss. fonctionnement simultané).
• Capacité maximale de cintrage : Ø 38 x 2 mm (acier R=400 N/mm2).
• Rayon moyen maximal : 150 mm.
• Dimensions machine (L x l x H) : 7200 x 2000 x 1450 mm.
• Poids : 3800 kg.
• Vitesse tête max : 70 m/min ; vitesse de cintrage max : 160°/s ; rotation mors central : 250°/s.
• Automatisation : chargement/déchargement automatique, recherche de cordon, prédisposition manipulateurs externes, import IGES, assistance à distance.
