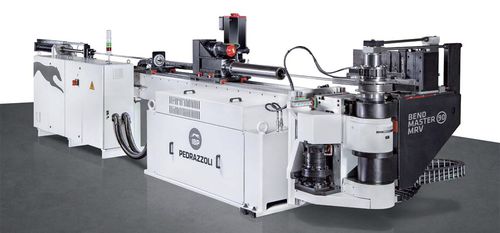

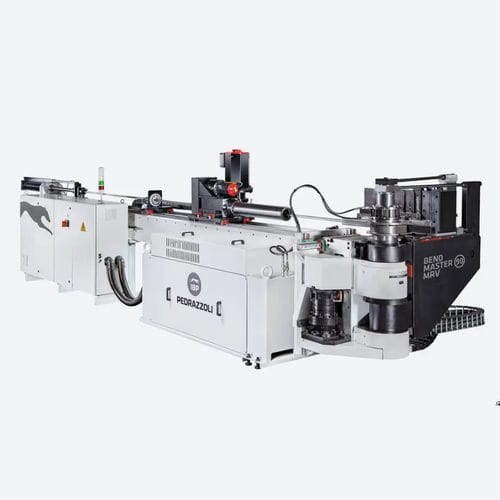

Machine de cintrage électrohydraulique BEND MASTER 90

électriquede tubesde profilés

Présentation
La plieuse de tubes électrique BEND MASTER 90 d'IBP PEDRAZZOLI intègre le contrôle IMS développé en interne, un processeur Intel i7 10e génération et une interface tactile. Le logiciel prend en charge les modules optionnels et les personnalisations clients. Les systèmes de chargement et déchargement automatiques permettent une exploitation autonome et la configuration des cartes E/S autorise l'intégration avec des îlots de travail dédiés, des unités d'alimentation ou des robots. Le changement rapide d'outillage et une commande intuitive garantissent la précision répétable et la réduction des temps de cycle en production série comme en petites séries.

Caractéristiques

• 6 axes contrôlés et synchronisés : répétabilité constante et précision durable.
• Cintrage à rayon fixe et variable, compatible avec mandrin et cintrage par pression.
• Changement automatique d'outillage et de rayon pour un réglage rapide.
• Booster sur chariot permettant d'obtenir des rayons de cintrage serrés.
• Commande machine IMS : flexible, intuitive et conviviale.
• Fonctions d'économie d'énergie.

Avantages

• Capacité de cintrage jusqu'à Ø90×4 mm (acier R=400 N/mm2).
• Machine conçue pour des applications lourdes.
• Performance équilibrée en vitesse, précision et durabilité.
• Possibilité d'utiliser des matrices de rayons multiples pour réaliser des pièces complexes.
• Dispositif de retour de matrice fourni en standard.
• Montage rapide de l'outillage : adapté à la production en série et aux petites séries ; versions multirayon horaire ou antihoraire disponibles.
• Import IGES et analyse immédiate de faisabilité pièce.
• Téléassistance via webcam ; plateforme IMS disponible sur PC.

Caractéristiques techniques

• Modèle : BEND MASTER 90
• Capacité maximale de cintrage : Ø90×4 mm (acier R=400 N/mm2)
• Rayon maximal : 400 mm
• Dimensions (L×l×H) : 8000 × 2350 × 1950 mm
• Hauteur du plan de travail : 1310 mm
• Poids : 7400 kg
• Précision des axes électriques : ±0,1
• Vitesse du chariot : 1100 mm/s
• Vitesse de rotation du bras : 64°/s
• Vitesse de rotation du tube : 287°/s
• Longueur maxi. tube (butée avant) : 4000 mm
• Longueur maxi. tube (butée arrière) : 5400 mm
• Contrôle : système de mouvement intelligent IMS (propriétaire)
• Processeur : Intel i7 10e génération
• Interface : écran tactile ; import IGES pris en charge ; téléassistance disponible
