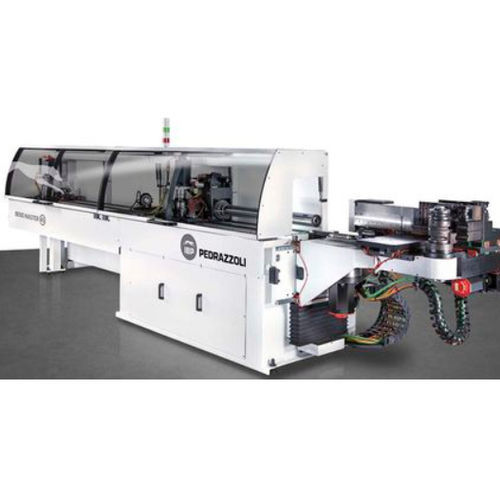

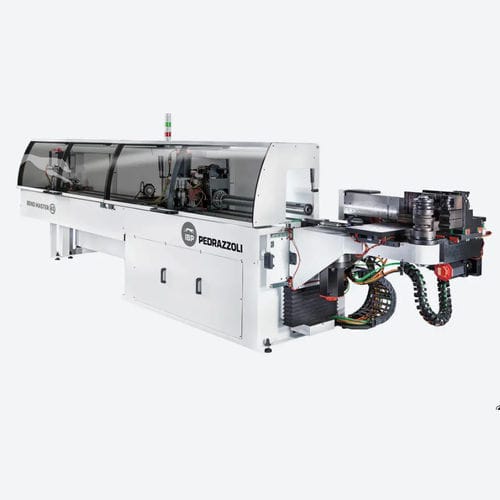

Machine de cintrage complètement électrique BEND MASTER 45

de tubesde profiléshorizontal

Description
La cintreuse de tuyaux BEND MASTER 45 est une machine de production entièrement électrique équipée du contrôle IMS développé en interne, processeur Intel i7 10e génération et interface tactile. Des options de chargement/déchargement automatiques et des E/S configurables permettent l’intégration à des îlots de travail, unités opératrices ou robots pour des postes autonomes. Le changement rapide d’outillage et le réglage automatique garantissent la précision et la répétabilité pour la production en série et les petits lots.

Caractéristiques

• 10 axes entièrement électriques : répétabilité et précision constantes.
• Cintrage horaire et antihoraire avec rayon variable et multi‑rayon dans un même cycle.
• Productivité élevée et réduction des temps de cycle.
• Contrôle IMS : flexible, intuitif et compatible Industrie 4.0.
• Conception Économie d’énergie.

Avantages

• Encombrement réduit de la tête de cintrage.
• Protection arrière complète avec carter.
• Réglage automatique de l’outil et mise en service rapide.
• Modulation de poussée pour les rayons très serrés.
• Versions disponibles : rayon simple ou multi‑rayon (horaire et antihoraire).
• 11ᵉ axe optionnel pour le retour de matrice.
• Fonction de poinçonnage et import IGES.
• Analyse immédiate de faisabilité et compensation du ressort du matériau.
• Téléassistance par webcam et panneau opérateur Handy Machine à l’intérieur de la zone de sécurité.
• Automatisation des processus avec options de chargement/déchargement ; plateforme IMS disponible sur PC.

Données techniques (tableau)
Dimensions (L x l x H) : 6300 x 1430 x 1900 mm
Hauteur du plan de travail : 1100 mm
Poids : 3100 kg
Capacité de cintrage (acier R = 400 N/mm²) : 45 x 3 mm
Rayon moyen maximal : 150 mm
Course verticale max. tête : 290 mm
Précision des axes électriques : ± 0,05
Vitesse du chariot : 926 mm/s
Vitesse de rotation du bras : 202,5°/s
Vitesse de rotation du tube : 600°/s
Longueur max. tube (butée avant) : 3000 mm
Longueur max. tube (butée arrière) : 4600 mm

Spécifications techniques

• Modèle : BEND MASTER 45
• Contrôle : IMS (Intelligent Motion System) sous Windows
• Processeur : Intel i7 10ᵉ génération
• Interface : écran tactile
• Axes : 10 axes entièrement électriques (+ 11ᵉ axe optionnel)
• Automatisation : chargement/déchargement, intégration robot
