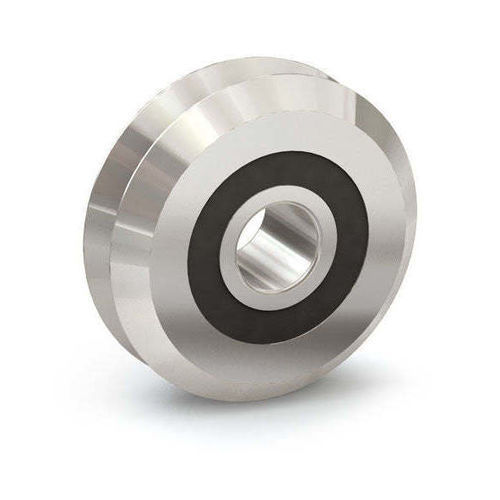

Roue monobloc V

en inoxlisseà billes

Présentation
Les roues en V sont des rouleaux à came de précision avec une surface de roulement en V conçues pour circuler sur des rails en V correspondants, des pistes à 90° ou des surfaces d'arbre rond compatibles. Les roues en V PBC Linear pour la série V-Guide® utilisent une conception à double rangée de roulements à contact oblique pour supporter charges radiales et axiales tout en assurant un guidage fluide. Diamètres disponibles : 20, 30, 45 et 60 mm ; plusieurs variantes de matériaux et d'étanchéité sont proposées pour les applications industrielles.

Principales caractéristiques

• Conception à double rangée de contact oblique pour charges radiales et axiales combinées
• Diamètres extérieurs : 20 mm, 30 mm, 45 mm, 60 mm
• Options de matériau : acier à roulement 52100 et acier inoxydable 440
• Options d'étanchéité : blindé, scellé (lubrification permanente), double scellé inox
• Compatible avec bagues concentriques et excentriques en acier inoxydable 303 pour positionnement fixe ou réglage de précharge
• Adapté aux rails 90° internes/externes et aux surfaces d'arbre rond compatibles

Performances et valeurs (d'après données produit)

• Capacité d'effort radial jusqu'à 9 991 N (2 246 lb)
• Capacité d'effort axial jusqu'à 2 313 N (520 lb)
• Plage de température d'utilisation : -20 °C à 80 °C (-4 °F à 176 °F)
• Vitesse de rotation maximale : 16 000 tr/min
• Vitesse linéaire admissible : jusqu'à 13,23 m/s

Tableau produit
Réf. | Diamètre (mm / in.) | Poids (g / oz) | Charge radiale (N / lb) | Charge axiale (N / lb) | Matériau | Caractéristique
VW1 | 20 / 3/4 | 12 / 0,42 | 1 260 / 283 | 297 / 67 | Acier à roulement 52100 | Blindé
VWS1 | 20 / 3/4 | 12 / 0,42 | 1 260 / 283 | 297 / 67 | Acier à roulement 52100 | Scellé
VWSS1 | 20 / 3/4 | 12 / 0,42 | 1 260 / 283 | 297 / 67 | Acier inoxydable 440 | Scellé
VWSSXD1 | 20 / 3/4 | 12 / 0,42 | 1 260 / 283 | 297 / 67 | Acier inoxydable 440 | Double scellé
VW2 | 30 / 1 1/4 | 40 / 1,41 | 2 730 / 614 | 632 / 142 | Acier à roulement 52100 | Blindé
VWS2 | 30 / 1 1/4 | 40 / 1,41 | 2 730 / 614 | 632 / 142 | Acier à roulement 52100 | Scellé
VWSS2 | 30 / 1 1/4 | 40 / 1,41 | 2 730 / 614 | 632 / 142 | Acier inoxydable 440 | Scellé
VWSSXD2 | 30 / 1 1/4 | 40 / 1,41 | 2 730 / 614 | 632 / 142 | Acier inoxydable 440 | Double scellé
VW3 | 45 / 1 3/4 | 136 / 4,79 | 6 166 / 1 386 | 1 448 / 326 | Acier à roulement 52100 | Blindé
VWS3 | 45 / 1 3/4 | 136 / 4,79 | 6 166 / 1 386 | 1 448 / 326 | Acier à roulement 52100 | Scellé
VWSS3 | 45 / 1 3/4 | 136 / 4,79 | 6 166 / 1 386 | 1 448 / 326 | Acier inoxydable 440 | Scellé
VWSSXD3 | 45 / 1 3/4 | 136 / 4,79 | 6 166 / 1 386 | 1 448 / 326 | Acier inoxydable 440 | Double scellé
VW4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Acier à roulement 52100 | Blindé
VWS4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Acier à roulement 52100 | Scellé
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Acier inoxydable 440 | Scellé
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9 991 / 2 246 | 2 313 / 520 | Acier inoxydable 440 | Double scellé

Matériaux et options d'étanchéité

• Matériaux : acier à roulement 52100 (surfaces de roulement durcies) et acier inoxydable 440 (résistance à la corrosion)
• Roulements blindés : protection contre les contaminations légères
• Roulements scellés : joints et lubrification permanente pour protection contre poussières et humidité
• Variantes double scellées inox : protection renforcée pour environnements agressifs

Bagues et montage

• Bagues compatibles : concentriques pour position fixe, excentriques pour réglage de précharge/jeu
• Matériau des bagues : acier inoxydable 303 ; fixation en pouces ou métrique

Applications

• Automatisation et robotique
• Convoyeurs et manutention
• Machines industrielles et équipements de production
• Dispositifs médicaux et de laboratoire

Caractéristiques techniques

• Diamètres disponibles : 20 mm, 30 mm, 45 mm, 60 mm
• Capacité radiale jusqu'à 9 991 N (2 246 lb)
• Capacité axiale jusqu'à 2 313 N (520 lb)
• Température d'utilisation : -20 °C à 80 °C (-4 °F à 176 °F)
• Vitesse de rotation maximale : 16 000 tr/min
• Vitesse linéaire admissible : jusqu'à 13,23 m/s
• Types de roulements : blindé (52100), scellé (52100), inox scellé (440), double scellé inox (440)
• Bagues : options concentriques et excentriques en acier inoxydable 303 (fixation pouce ou métrique)
• Conception : roulements à rouleaux à contact oblique double rangée avec surface de roulement en V
• Rails compatibles : rails 90° internes/externes et surfaces d'arbres ronds
