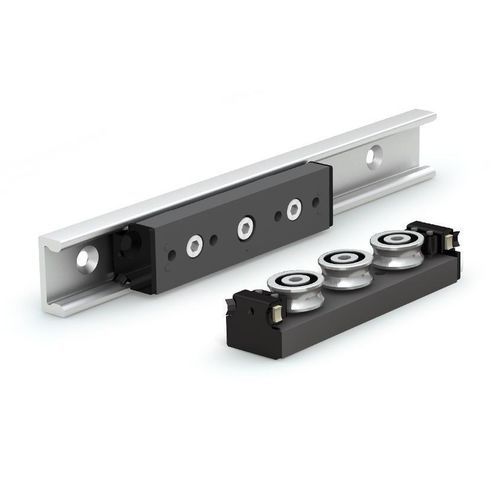

Guide linéaire à rouleaux Rail Plus

28 mm43 mmen acier

Aperçu du produit
Les systèmes de guidage linéaire Steel Rail Plus de PBC Linear sont conçus pour compenser les défauts d'alignement dans les montages à rails parallèles. Le système associe des rails en acier étiré à froid et zingués (disponibles en plusieurs largeurs et longueurs jusqu'à 5 000 mm) à des chariots légers en aluminium équipés de galets cam concentriques et excentriques. Le préchargement réglable permet d'ajuster la rigidité, d'obtenir un mouvement fluide et d'offrir des options de montage flexibles.

Éléments fonctionnels clés

• Rails : acier étiré à froid, zingué, profils compacts en U pour des installations d'automatisation et robotique peu encombrantes ; longueurs jusqu'à 5 000 mm et largeurs exemples de 28 mm et 43 mm.
• Chariots : corps en aluminium dotés de 3 à 6 galets cam (concentriques et excentriques) avec précharge réglable pour ajuster la rigidité et les caractéristiques de roulement.
• Variantes de chariot : types guidant, flottant et rotatif pour répondre aux différentes exigences d'alignement et de contrainte.

Fonctions des types de chariot

• Chariot guidant — définit la trajectoire et supporte la charge principale ; les galets assurent une contrainte à deux points en directions axiale et radiale.
• Chariot flottant — autorise un léger déplacement latéral pour absorber les erreurs d'espacement des rails tout en contraignant le mouvement radial.
• Chariot rotatif — permet un réglage angulaire limité pour compenser des rails non parallèles ou non coplanaires.

Lubrification et protection contre les contaminations
Les chariots intègrent un préchargement réglable et des racleurs en feutre imprégnés d'huile ainsi qu'une lame gratteuse pour une lubrification autonome continue et une protection contre les débris, réduisant les besoins de maintenance.

Points de performance

• Capacité dynamique maximale (référence collection) : 20 520 N.
• Mouvement fluide et performance lourde grâce à la conception à galets cam et au préchargement réglable.
• Flexibilité de montage : options de perçage fraisées sur les rails et compatibilité des chariots avec la série SRP.

Applications
Conçu pour des systèmes de mouvement linéaire à rails parallèles nécessitant un alignement automatique ou la compensation d'erreurs d'espacement/parallelisme des rails — usages typiques : automatisation, robotique, manutention et positionnement lourd.

Modes de commande (niveau collection)

• Outils de configuration disponibles pour dimensionner et spécifier les composants Steel Rail Plus.
• Options de demande de devis et de commande accessibles via les outils du site (configurer / demander un devis).

Caractéristiques / données techniques

• Série / Désignation : Steel Rail Plus
• Fabricant / Marque : PBC Linear
• Matériau des rails : acier étiré à froid, zingué
• Longueurs de rail : jusqu'à 5 000 mm (exemples stockés : 250 mm, 500 mm, 1 000 mm ; longueurs sur mesure possibles)
• Largeurs de rail (exemples) : 28 mm et 43 mm
• Matériau des chariots : corps en aluminium
• Type de galet : galets cam concentriques et excentriques ; agencements réglables
• Nombre de galets par chariot : généralement 3 à 6 selon le modèle
• Types de chariot : guidant, flottant, rotatif
• Réglages : précharge réglable sur les chariots pour améliorer la rigidité
• Auto-lubrification : racleurs en feutre imprégnés d'huile et lame gratteuse
• Capacité dynamique maximale (référence collection) : 20 520 N
• Montage : options de perçage fraisées sur les rails ; appariements chariot/rail compatibles série SRP
• Applications typiques : systèmes à rails parallèles, automatisation, robotique, positionnement linéaire lourd nécessitant une compensation de désalignement
