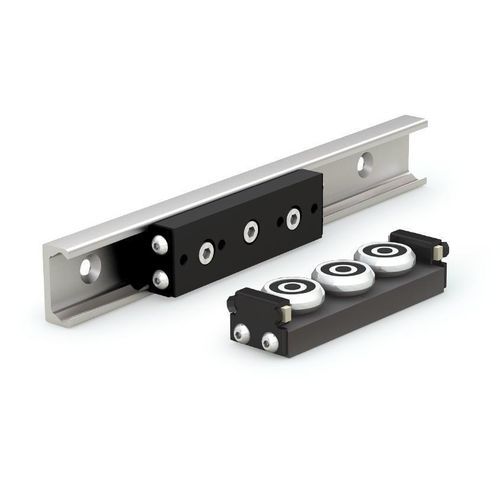

Guide linéaire à rouleaux Rail Standard

35 mm28 mm43 mm

Aperçu
Les guides linéaires série standard à rail acier associent des rails linéaires en acier rectifiés en forme de U et des chariots en aluminium haute résistance équipés de 3 à 5 galets à came en acier (concentriques et excentriques). Le rail définit la trajectoire fixe ; le chariot supporte et guide la charge en mouvement. Les galets concentriques supportent la charge ; les galets excentriques permettent le réglage pour éliminer le jeu et assurer un mouvement fluide et contrôlé.

Caractéristiques de conception

• Corps de chariot en aluminium haute résistance pour un support léger et rigide
• 3 à 5 galets à came en acier par chariot (types concentriques et excentriques pour portance et réglage du jeu)
• Rails linéaires en acier rectifiés en forme de U pour guidage précis et répétabilité

Lubrification et protection contre la contamination

• Essuie-feutres imprégnés d'huile intégrés pour lubrifier en continu les pistes
• Lame racleuse élimine les débris et contaminants pour protéger les surfaces roulantes en environnements sévères

Montage et personnalisation

• Rails disponibles avec perçage fraisuré (trous à fond plat pour vis à tête fine affleurantes ou en dessous de la surface)
• Option de montage affleurant (trous coniques pour vis à tête fraisée affleurantes) via l'option de configuration

Performances et applications

• Précharge réglable pour augmenter la rigidité et la stabilité
• Capacité dynamique maximale : 19 650 N
• Faibles frottements et grande rigidité — adapté à l'automatisation compacte à grande vitesse, la manutention et la robotique
• Longueurs de rail disponibles jusqu'à 3 200 mm

Caractéristiques / spécifications techniques

• Matériau du chariot : aluminium haute résistance
• Matériau des galets : galets à came en acier (concentriques et excentriques)
• Nombre de galets : 3 à 5 galets par chariot (selon modèle)
• Profil du rail : rail linéaire en acier rectifié en forme de U
• Capacité dynamique maximale : 19 650 N
• Lubrification intégrée : essuie-feutres imprégnés d'huile
• Protection contre la contamination : lame racleuse
• Montage : perçage fraisuré (standard) ou affleurant (configurable)
• Longueur maximale du rail : jusqu'à 3 200 mm
• Applications typiques : automatisation compacte à grande vitesse, manutention, robotique
