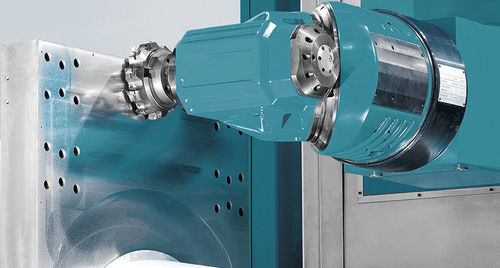

Tête motorisée TS

Présentation
Les têtes d'attachement PAMA sont des têtes CNC modulaires conçues pour le fraisage, l'alésage et le tournage sur machines horizontales et verticales. Développées à Brescia, elles couvrent une large plage de puissances, de couples et de vitesses de broche adaptées aux environnements de production moyens et lourds.

Familles de têtes d'attachement et principales caractéristiques

• TS : têtes d'attachement à angle droit automatiques pour machines horizontales et verticales
  • positionnement automatique d'axe : tous les 2,5° / 1° / 0,001°
  • puissance : 20 kW à 80 kW
  • couple : 600 Nm à 6000 Nm
  • vitesse de broche : jusqu'à 3000 tr/min
  • changement automatique d'outil
  • changement automatique de tête
  • refroidissement externe et par l'outil
• TU : têtes d'attachement universelles automatiques pour machines horizontales et verticales
  • positionnement automatique d'axe : tous les 2,5° / 1° / 0,001°
  • puissance : 37 kW à 50 kW
  • couple : 1000 Nm à 1200 Nm
  • vitesse de broche : jusqu'à 6000 tr/min
  • changement automatique d'outil
  • changement automatique de tête
  • refroidissement externe et par l'outil
• TTL : têtes d'attachement universelles automatiques à axes orthogonaux pour machines horizontales et verticales
  • positionnement automatique d'axe : tous les 1° / 0,001°
  • puissance : 30 kW à 50 kW
  • couple : 115 Nm à 2500 Nm
  • vitesse de broche : jusqu'à 14000 tr/min
  • changement automatique d'outil
  • changement automatique de tête
  • refroidissement externe et par l'outil
• TW : têtes d'attachement universelles automatiques à axes orthogonaux continus pour machines horizontales et verticales
  • positionnement automatique d'axe : positionnement continu
  • puissance : 30 kW à 50 kW
  • couple : 115 Nm à 6000 Nm
  • vitesse de broche : jusqu'à 14000 tr/min
  • changement automatique d'outil
  • changement automatique de tête
  • refroidissement externe et par l'outil
• PR : têtes rallonge d'alésage pour machines horizontales et verticales
  • puissance : 15 kW à 73 kW
  • couple : 1000 Nm à 2000 Nm
  • vitesse de broche : jusqu'à 6000 tr/min
  • longueur maximale de rallonge : 1800 mm
  • changement automatique d'outil
  • changement automatique de tête CNC
  • refroidissement externe et par l'outil
• Têtes CNC sur mesure : les techniciens PAMA conçoivent des têtes d'attachement personnalisées selon les exigences de production du client

Intégration avec d'autres têtes CNC

• têtes d'affleurage
• broches électroniques
• têtes 5 axes
• têtes angulaires
• têtes multi-broches

Applications
Convient pour le fraisage, l'alésage et le tournage sur centres d'usinage horizontaux et verticaux et sur tours. Idéal pour la production en série, l'usinage de pièces complexes et les configurations multi-têtes intégrées.

Caractéristiques techniques

• Positionnement automatique d'axe : tous les 2,5° / 1° / 0,001° ou continu (selon la famille)
• Plage de puissance : 15 kW à 80 kW (selon la famille)
• Plage de couple : 115 Nm à 6000 Nm (selon la famille)
• Vitesse de broche : jusqu'à 14000 tr/min (selon la famille) ; certaines familles limitées à 3000 tr/min ou 6000 tr/min
• Changement automatique d'outil : disponible
• Changement automatique de tête : disponible (y compris changement de tête CNC pour certaines familles)
• Refroidissement : options externe et par l'outil
• Rallonge d'alésage maximale (PR) : jusqu'à 1800 mm
• Types de têtes disponibles : angle droit, universelle, axes orthogonaux, axes continus, rallonges d'alésage, tournage radial/axial, conceptions sur mesure
