Magasin d'outil

Présentation Les magasins d'outils PAMA sont des systèmes modulaires de rangement et de changement automatique d'outils, conçus pour l'intégration sur machines CNC horizontales et verticales. Les configurations disponibles incluent chaînes, racks, tours et solutions avec robot pour répondre aux besoins de capacité, d'orientation et d'automatisation.

Magasins à chaîne Les magasins à chaîne PAMA sont constitués d'une structure en acier électro-soudée et d'une chaîne tournante qui maintient les outils en position horizontale. Selon la configuration choisie, ces magasins peuvent être installés au sol ou directement sur la machine. Ils sont optimisés pour un accès rapide et une implantation compacte.

• Téles d'outils compatibles : ISO, HSK, PSC
• Capacité : jusqu'à 608 positions (selon configuration)
• Charge par outil : jusqu'à 35 kg

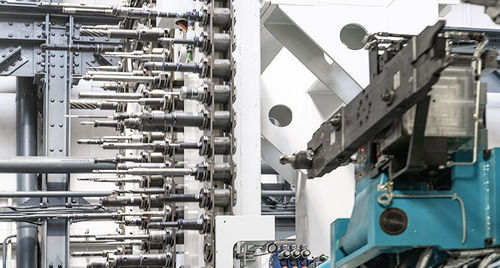

Magasins à rack Les magasins à rack PAMA disposent d'une armature en acier électro-soudée contenant des racks verticaux pour le stockage des outils. Le transfert d'outil entre le magasin et la machine s'effectue via un manipulateur automatique sur la machine ou par robot. Pour réduire les temps non productifs, les opérations de recherche, préparation et dépôt d'outil sont réalisées en temps masqué pendant le fonctionnement de la machine. Des options peuvent être intégrées selon les besoins client.

• Téles d'outils compatibles : ISO, HSK, PSC
• Capacité : jusqu'à 608 positions (configurations rack)
• Charge par outil : jusqu'à 35 kg

Magasins tour Les magasins tour PAMA sont constitués d'une structure en acier avec des racks verticaux pour le stockage des outils. Le changement d'outil est assuré par un manipulateur automatique. Les opérations de recherche, préparation et dépôt sont effectuées en temps masqué pour optimiser les temps de cycle pendant le fonctionnement. Les magasins tour peuvent être personnalisés avec diverses options.

• Téles d'outils compatibles : ISO, HSK, PSC
• Capacité : jusqu'à 256 positions (configurations tour)
• Charge par outil : jusqu'à 35 kg

Magasins à rack avec robot Les magasins à rack PAMA avec robot combinent des racks verticaux de stockage et un robot pour le transfert des outils. Le robot peut être fixe ou monté sur une glissière de translation selon la configuration. Les opérations en temps masqué réduisent la durée des changements d'outil pendant le fonctionnement de la machine. Les solutions robotisées supportent des charges d'outil supérieures et des implantations flexibles.

• Téles d'outils compatibles : ISO, HSK, PSC
• Capacité : selon configuration machine
• Charge par outil : jusqu'à 100 kg (configurations robotisées)

Caractéristiques techniques

• Structure : acier électro-soudé
• Orientation de support d'outil : horizontale (magasins à chaîne) et verticale (magasins rack / tour)
• Installation : au sol ou directement sur la machine
• Méthodes de changement d'outil : manipulateur automatique sur-machine ou robot (fixe ou sur glissière de translation)
• Recherche/préparation/dépôt d'outil en temps masqué pendant le fonctionnement pour optimiser les temps de changement
• Équipements optionnels : pupitre opérateur, systèmes de codage d'outils, nettoyage du cône de broche, présélection d'outil
• Téles d'outils supportés : ISO, HSK, PSC
• Capacités : jusqu'à 608 positions (rack), jusqu'à 256 positions (tour) ; autres capacités selon configuration machine
• Charge par outil : typiquement jusqu'à 35 kg ; configurations robotisées jusqu'à 100 kg
