Table rotative horizontale T series
verticalebasculantepour tournage

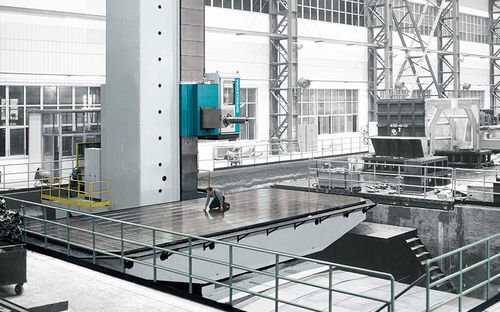

Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 2
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 3
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 4
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 5
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 6
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 7
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 8
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 9
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 10
Table rotative horizontale - T series - PAMA SpA - verticale / basculante / pour tournage - image - 11
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Configuration
horizontale, verticale, basculante
Applications
pour fraisage, pour l'usinage de matériaux, pour tournage
Autres caractéristiques
CNC, de grande taille, pour usage intensif, pour forte charge, linéaire, à mouvement linéaire, haute capacité
Diamètre

Max: 8 000 mm
(315 in)

Min: 1 000 mm
(39 in)

Description

Aperçu
  • PAMA propose une gamme complète de tables de fraisage et de tournage conçues pour l'usinage lourd, développées et ingénierées à Rovereto chez PAMA.
  • Des familles de tables inclinables ont été développées en interne pour le secteur de l'énergie éolienne et autres applications lourdes.


TH — Tables de fraisage translatives rotatives PAMA pour machines horizontales
  • Guides hydrostatiques précontraints sur l'axe linéaire
  • Table tournante hydrostatique précontrainte sur l'axe de rotation
  • Capacité : 50 t à 600 t
  • Dimensions des plateaux : de 2 000 × 2 000 mm jusqu'à 8 000 × 12 000 mm
  • Course linéaire : de 1 500 mm à 8 000 mm


tr — Tables de fraisage translatives rotatives PAMA pour machines horizontales
  • Guides à rouleaux sur l'axe linéaire
  • Table tournante hydrostatique précontrainte sur l'axe de rotation
  • Capacité : 3 t à 50 t
  • Plateaux CNC : de 1 000 × 1 000 mm jusqu'à 3 000 × 3 000 mm
  • Course linéaire : de 1 500 mm à 5 000 mm


trt — Tables de fraisage/tournage translatives rotatives PAMA pour machines horizontales et verticales
  • Guides à rouleaux sur l'axe linéaire
  • Palier hydrostatique + support pour l'axe de rotation
  • Capacité : 4 t à 15 t
  • Vitesse de rotation table CNC : 160 tr/min à 350 tr/min
  • Plateaux CNC : de 1 250 mm à 2 500 mm
  • Course linéaire : de 2 000 mm à 4 600 mm
  • Le support de l'axe rotatif utilise un système hybride combinant un palier axial/radial et un palier hydrostatique (brevet PAMA)


trv — Tables translatives de fraisage PAMA pour machines horizontales et verticales
  • Guides à rouleaux sur l'axe linéaire
  • Capacité : 15 t à 30 t
  • Plateaux CNC : de 1 500 × 5 000 mm jusqu'à 2 500 × 10 000 mm
  • Course linéaire : de 5 000 mm à 11 000 mm


THH / TTH — Tables de fraisage et tournage translatives rotatives PAMA pour machines horizontales et verticales
  • Guides hydrostatiques précontraints sur l'axe linéaire
  • Table tournante hydrostatique précontrainte
  • Capacité : 30 t à 300 t
  • Vitesse de rotation table CNC : 45 tr/min à 120 tr/min
  • Plateaux CNC : de 3 000 mm à 8 000 mm


tht — Tables inclinables de fraisage PAMA pour machines horizontales
  • Guides hydrostatiques précontraints sur l'axe linéaire
  • Table tournante hydrostatique précontrainte
  • Inclinaison maximale : 10°
  • Capacité : jusqu'à 120 t
  • Dimensions des plateaux : jusqu'à 5 000 × 5 000 mm


Notes techniques additionnelles
  • Le choix de la série dépend de la capacité et de l'application : certaines familles utilisent des guides à rouleaux, d'autres des guides hydrostatiques précontraints.
  • Les plages de dimensions des plateaux et des courses linéaires couvrent des petites tables CNC jusqu'à de très grandes plaques pour usinage lourd.


Caractéristiques techniques
  • Types de guides : guides hydrostatiques précontraints ou guides à rouleaux (selon la série)
  • Support de l'axe de rotation : table tournante hydrostatique précontrainte ou palier hydrostatique + support (système hybride axial/radial + hydrostatique pour certaines tables rotatives, brevet PAMA)
  • Plages de capacité : 3 t à 600 t (sous-plages : 3–50 t, 4–15 t, 15–30 t, 30–300 t, 50–600 t)
  • Dimensions des plateaux : 1 000 × 1 000 mm à 8 000 × 12 000 mm (plages selon série)
  • Plages de course linéaire : 1 500 mm à 11 000 mm (plages selon série)
  • Vitesses de rotation table CNC : 45 tr/min à 350 tr/min selon la série
  • Inclinaison maximale : jusqu'à 10° pour les tables inclinables
