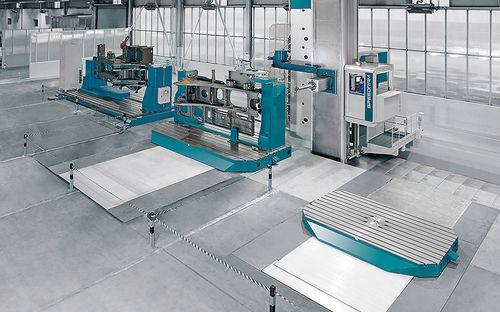

Aléseuse-fraiseuse CNC SPEEDRAM HP series

horizontalede solpour pièce de grande dimension

Aperçu
Les machines d'alésage‑fraisage PAMA Speedram HP associent amortissement élevé, grande rigidité et vitesses de broche élevées avec des systèmes de compensation thermique pour garantir la précision lors de l'usinage de pièces moyennes et grandes en configuration horizontale.

Type
Machine d'alésage‑fraisage horizontale de type sol.

Caractéristiques de conception
Les PAMA Speedram HP adoptent des guidages hydrostatiques préchargés sur les axes X et Y pour optimiser rigidité et absorption des vibrations. Le flèche (ram) est guidée à l'intérieur de la tête par des coussins hydrostatiques et équipée d'une barre d'alésage à transmission Direct Drive. Le flèche et la barre d'alésage intègrent des systèmes de rétroaction pour compenser les dilatations thermiques, assurant précision et amortissement local des vibrations.

Personnalisation et configurations

• Large assortiment de têtes porte‑outils standard ou sur mesure
• Différentes options de tables de fraisage ou de tournage
• Multiples magasins d'outils et magasins pour outils et têtes porte‑outils

Systèmes de commande
La gamme peut être équipée d'automatismes CNC Siemens, Heidenhain ou Fanuc.

Informations techniques (résumé)
La gamme PAMA Speedram HP propose des courses Y jusqu'à 10 000 mm, des courses du flèche entre 1 200 mm et 2 500 mm et des diamètres de barre d'alésage de 120 mm à 180 mm.

Zone de travail (mm)
Course axe X (Colonne): 5000 ; +N x 1000
Course axe Y (Tête): 2000 - 10000
Course axe Z (Flèche): 1200 - 2500
Course axe W (Broche d'alésage): 600 - 1000
Course combinée Z+W: 1800 - 3500

Tête - Flèche
Section du flèche: 430x430 - 600x600
Diamètre broche d'alésage: 120 - 180
Transmission broche: Direct Drive
Puissance broche (S1): 66 - 108 kW
Couple broche (S1): 1175 - 3900 Nm
Vitesse broche: 3000 - 5000 tr/min

Caractéristiques des axes linéaires
Vitesse d'avance rapide axes X, Y, Z, W: jusqu'à 30000 mm/min

Spécifications techniques

• Type de machine : Machine d'alésage‑fraisage horizontale type sol
• Guidages hydrostatiques : Préchargés sur les axes X et Y
• Guidage du flèche : Coussins hydrostatiques dans la tête
• Transmission de la barre d'alésage : Direct Drive
• Compensation thermique : Systèmes de rétroaction sur flèche et barre d'alésage
• Courses Y : jusqu'à 10 m
• Courses flèche (Z) : 1200 - 2500 mm
• Diamètre barre d'alésage : 120 - 180 mm
• Course axe X (colonne) : 5000 mm (modulaire +N x 1000)
• Course axe Y (tête) : 2000 - 10000 mm
• Course axe W (broche d'alésage) : 600 - 1000 mm
• Course combinée Z+W : 1800 - 3500 mm
• Options section flèche : 430x430 mm - 600x600 mm
• Puissance broche (S1) : 66 - 108 kW
• Couple broche (S1) : 1175 - 3900 Nm
• Vitesse broche : 3000 - 5000 tr/min
• Avance rapide (X,Y,Z,W) : jusqu'à 30000 mm/min
• Options CNC : Siemens, Heidenhain, Fanuc
