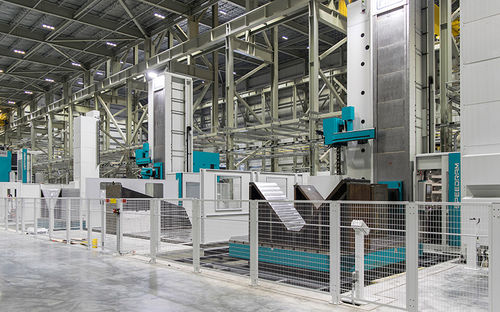

Aléseuse-fraiseuse CNC SPEEDRAM series

horizontalede sol4 axes

Présentation du produit
Les machines d'alésage et de fraisage SPEEDRAM associent guidages hydrostatiques, haute rigidité et couple important à la broche pour assurer une précision adaptée aux pièces de taille moyenne et grande, lorsque l'usinage horizontal est privilégié.

Conception et caractéristiques
Des guidages hydrostatiques précontraints équipent les axes X et Y pour exploiter rigidité et amortissement des vibrations. Le fût (ram) est guidé à l'intérieur de la tête par des paliers hydrostatiques et porte une barre d'alésage à transmission mécanique. Le fût et la barre d'alésage disposent de systèmes de rétroaction pour compenser les dilatations thermiques, garantissant précision et amortissement localisé des vibrations.

Études et personnalisation
Les structures sont optimisées par analyse par éléments finis pour assurer rigidité statique et dynamique ainsi que symétrie thermique. La machine SPEEDRAM peut être configurée selon les besoins avec :

• un large choix de têtes porte-outils CNC standard ou sur mesure
• différents plateaux de fraisage ou de tournage
• divers magasins d'outils et magasins pour outils et têtes porte-outils CNC

Commandes
Les automates CNC disponibles incluent Siemens, Heidenhain ou Fanuc.

Informations techniques
La gamme SPEEDRAM propose des courses Y jusqu'à 10 m, des courses du fût (Z) de 1200 à 2000 mm et des barres d'alésage de 130 à 300 mm.

Zone de travail (valeurs)
Course axe X (Colonne) : 5000
+N X 1000
Course axe Y (Tête) : 2000 - 10000
Course axe Z (Ram) : 1200 - 2000
Course axe W (Broche d'alésage) : 800 - 1600
Course combinée Z+W : 2000 - 3600

Tête - Fût
Section du fût : 430x430 - 600x600
Diamètre de la broche d'alésage : 130 - 300 mm
Transmission broche : 2/3 gammes
Puissance broche (S1) : 41 - 138 kW
Couple broche (S1) : 1389 - 18551 Nm
Vitesse broche : 1500 - 4000 tr/min

Caractéristiques des axes linéaires
Vitesse rapide axes X, Y, Z, W : jusqu'à 30000 mm/min

Caractéristiques techniques

• Nom du modèle : SPEEDRAM
• Type de machine : Machine d'alésage-fraisage horizontale au sol
• Principales caractéristiques : guidages hydrostatiques sur axes X et Y ; fût guidé par paliers hydrostatiques ; barre d'alésage à transmission mécanique ; rétroaction pour dilatation thermique sur fût et barre d'alésage
• Course axe Y : jusqu'à 10 m
• Course du fût (Z) : 1200 - 2000 mm
• Diamètre de la barre d'alésage : 130 - 300 mm
• Course axe X (colonne) : 5000 mm (incréments optionnels : +N x 1000)
• Course axe Y (tête) : 2000 - 10000 mm
• Course combinée Z+W : 2000 - 3600 mm
• Puissance broche (S1) : 41 - 138 kW
• Couple broche (S1) : 1389 - 18551 Nm
• Vitesse broche : 1500 - 4000 tr/min
• Avance rapide (X,Y,Z,W) : jusqu'à 30000 mm/min
• Transmission broche : 2/3 gammes
