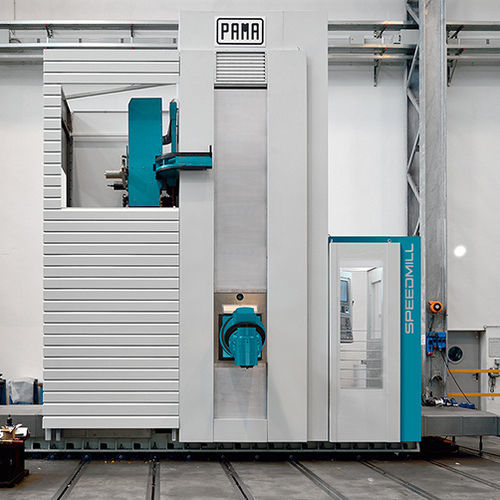

Aléseuse-fraiseuse CNC SPEEDMILL B series

horizontaleà colonne4 axes

Vue d'ensemble
Les aléseuses-fraiseuses PAMA Speedmill B associent une forte capacité d'amortissement, une dynamique d'axes élevée et des vitesses de broche importantes à une précision d'usinage adaptée aux pièces de moyenne et grande taille pour lesquelles l'usinage horizontal est privilégié.

Conception et construction
La Speedmill B présente une colonne thermo-symétrique avec tête montée au centre pour maximiser la stabilité géométrique et la répétabilité. Des guidance à rouleaux sur les axes X et Y optimisent la dynamique des axes. Le fourreau est guidé à l'intérieur de la tête par des coussinets hydrostatiques et équipé d'un barreau d'alésage en transmission Direct Drive. Le fourreau et le barreau d'alésage sont dotés de systèmes de retour d'information qui compensent les dilatations thermiques, garantissant précision, rigidité et amortissement local des vibrations.

Contrôle thermique, lubrification et cinématique
Les têtes porte-outils CNC sont stabilisées thermiquement par recirculation de fluide à température contrôlée. Pour obtenir des vitesses élevées, de la précision et une résistance à l'usure des organes cinématiques, la lubrification est assurée par des systèmes de recirculation air-huile ou huile climatisée.

Personnalisation et commande

• Large gamme de tables de fraisage ou de tournage
• Large gamme de magasins d'outils et de magasins d'outils et têtes porte-outils

Du point de vue CNC, la gamme peut être configurée avec des commandes Siemens, Heidenhain ou Fanuc.

Informations techniques (résumé)
La gamme PAMA Speedmill B propose des courses en Y jusqu'à 5000 mm, des courses de fourreau de 1200 à 2000 mm et des diamètres de broche d'alésage de 120 à 160 mm.

Zone de travail (tableau)
Course axe X (Colonne) : 5000 mm ; +N x 1000
Course axe Y (Tête) : 2000 - 5000 mm
Course axe Z (Fourreau) : 1200 - 2000 mm
Course axe W (Broche d'alésage) : 600 - 1000 mm
Course axes Z+W : 1800 - 3000 mm

TÊTE - FOURREAU (tableau)
Section du fourreau : 430x430 - 500x500 mm
Diamètre de la broche d'alésage : 120 - 160 mm
Transmission de la broche : Direct Drive
Puissance broche (S1) : 66 - 82 kW
Couple broche (S1) : 1175 - 2494 Nm
Vitesse broche : 4000 - 5000 tr/min

CARACTÉRISTIQUES DES AXES LINÉAIRES (tableau)
Vitesse rapide des axes X, Y, Z, W : jusqu'à 35000 mm/min

Remarques
Les structures machine sont développées par analyse par éléments finis pour optimiser les masses et garantir une rigidité statique et dynamique élevée ainsi que la thermo-symétrie. Le fourreau est guidé par des coussinets hydrostatiques et des systèmes avancés de compensation thermique sont fournis pour maintenir la précision.
