Nom du produit
Connecteurs de câble — série MKE (MKE 01 à MKE 06)

Détails

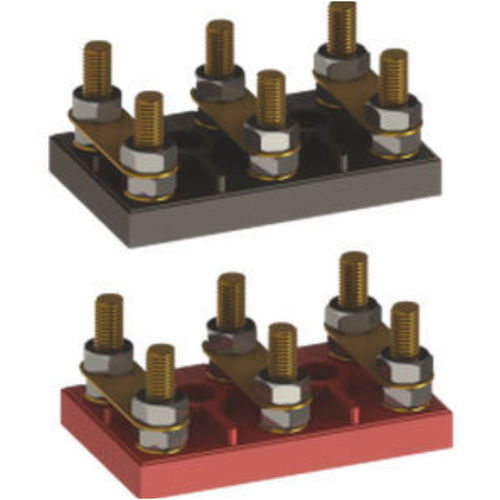

Connecteurs mécaniques isolés pour des terminaisons de câbles électriques sécurisées dans des armoires, des borniers et des machines industrielles. Conçus pour des liaisons boulonnées et un serrage fiable des conducteurs dans des installations électriques industrielles.

Données techniques
Code brun | Code noir | Boy | L | B | H | I | c | d | h | x | z | d1 | d2 | d3
MKE 01 | MK 01 | 56-63 | 40 | 25 | 8,5 | 15 | 15 | M4 | 13 | 4 | 6 | 4,5 | 8 | 11
MKE 02 | MK 02 | 71-80 | 50 | 30 | 8,5 | 20 | 20 | M4 | 15 | 4 | 7,5 | 6,3 | 10,5 | 14,8
MKE 03 | MK 03 | 132 | 60 | 37 | 10 | 23 | 23 | M5 | 19 | 6,5 | 7,5 | 6,3 | 10,5 | 14,8
MKE 04 | MK 04 | 160-180 | 72 | 44 | 12 | 28 | 28 | M6 | 24 | 8,5 | 7,5 | 6,5 | 10,5 | 15,8
MKE 05 | MK 05 | 225-250 | 91 | 56 | 12,5 | 35 | 35 | M8 | 28 | 10 | 7,5 | 6,5 | 10,5 | 15,8
MKE 06 | MK 06 | 280 | 115 | 70 | 15,5 | 45 | 45 | M10 | 34 | 10,5 | 11 | 9,5 | 15,5 | 21,8

Caractéristiques / spécifications techniques

• Matériau : Polyamide V2 V0 (optionnel) + renfort en fibre de verre
• Options de couleur : brun, noir
• Température de service permanente : -20 °C à +100 °C
• Température maximale en court terme : -30 °C à +150 °C
• Codes / tailles disponibles : MKE 01 / MK 01 ; MKE 02 / MK 02 ; MKE 03 / MK 03 ; MKE 04 / MK 04 ; MKE 05 / MK 05 ; MKE 06 / MK 06
• Tableau dimensionnel détaillé (par code) inclus ci‑dessus : valeurs Boy, L, B, H, I, c, d, h, x, z, d1, d2, d3
