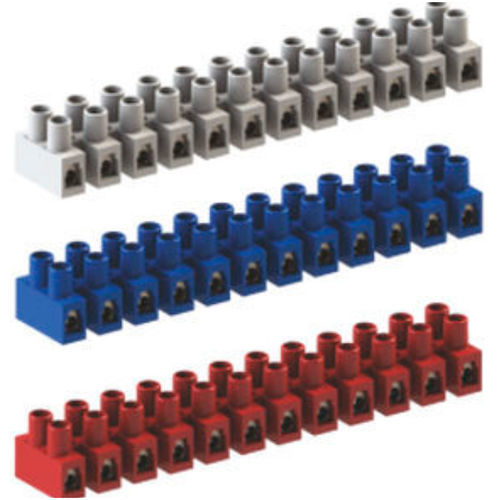

Bloc de jonction isolé YPLS series

en matière plastique10 pôles6 pôles

Produit
Borniers YPLS 01–05 conçus pour des connexions électriques sécurisées en environnement industriel; disponibles pour des sections de conducteur de 2,5 à 25 mm² et avec différents nombres de pôles selon le modèle.

Matériaux et caractéristiques
Matériau : Polyamide, Polycarbonate, Polyéthylène
Insert : Laiton, nickelé
Plage de température : -20 +100 °C
Courant nominal : EN 60998-2-1 24 A
Tension nominale : 400 V
Certification : Certifié TSE pour la version blanche

Données techniques
Code | Type mm. | Taille | Nombre de pôles | A mm. | B mm. | C mm. | D mm. | E mm. | F mm. | K mm. | L mm. | M mm. | N mm. | S mm. | Z mm.
YPLS 01 | 2,5 - 4 | 01 | 12 | 117,5 | 10 | 17,5 | 3,5 | 19,5 | 7,6 | 6,5 | 10 | 3,5 | 10 | 4,5 | M 3
YPLS 02 | 4-6 | 02 | 12 | 135 | 10,5 | 18,7 | 4 | 21,3 | 8,6 | 7,7 | 11,6 | 4 | 11,6 | 5,5 | M 3,5
YPLS 03 | 6-10 | 03 | 10 | 142 | 12,5 | 21,5 | 4 | 22 | 10,2 | 10 | 14,5 | 4,5 | 14,7 | 7 | M 4
YPLS 04 | 10-16 | 04 | 6 | 97,5 | 15,2 | 25 | 5 | 30 | 11,5 | 11,85 | 16,85 | 5 | 14,85 | 9 | M 5
YPLS 05 | 16-25 | 05 | 6 | 103,5 | 16,7 | 26,7 | 5 | 30 | 11,8 | 13 | 18 | 5 | 18 | 10 | M 5

Caractéristiques / Spécifications techniques

• Matériau : Polyamide, Polycarbonate, Polyéthylène
• Insert : Laiton, nickelé
• Plage de température : -20 à +100 °C
• Courant nominal : EN 60998-2-1 24 A
• Tension nominale : 400 V
• Certification : Certifié TSE pour la version blanche
• Codes/modèles disponibles : YPLS 01, YPLS 02, YPLS 03, YPLS 04, YPLS 05
