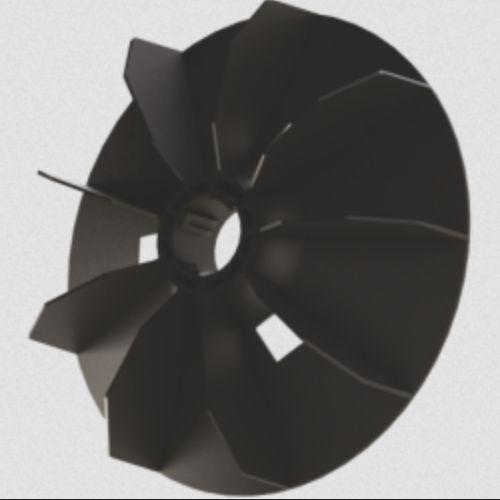

Hélice multi-lames ORT series

pour moteurrésistante aux hautes températures

Présentation
Hélices de refroidissement pour moteurs électriques, disponibles en tailles ORT 02 à ORT 11. Fabriquées en polyamide et fournies en noir pour des applications de refroidissement et ventilation moteur standard.

Matériaux et températures
Matériau : Polyamide
Couleur : Noir
Plage de température de service permanente : -20 °C à +100 °C
Température maximale d'utilisation en court terme : -30 °C à +150 °C

Données techniques
Type | Code | D mm. | D1 mm. | D2 mm. | L mm. | L1 mm.
63 | ORT 02 | 95 | 11 | 9,4 | 18,5 | 8,7
71 | ORT 03 | 129 | 14 | 12 | 20 | 11,2
80 | ORT 04 | 146 | 19 | 17 | 22 | 15,7
90 | ORT 05 | 140 | 24 | 22 | 24 | 20,7
100 - 112 | ORT 06 | 165 | 28 | 25,6 | 24 | 24,7
132 | ORT 07 | 200 | 38 | 35,6 | 32 | 34,3
160 | ORT 08 | 250 | 42 | 39,2 | 34 | 38,3
180 | ORT 09 | 270 | 48 | 44,5 | 36 | 43,6
200 - 225 | ORT 10 | 300 | 57 | 53,8 | 44 | 52,8
200 - 225 | ORT 11 | 300 | 62 | 58,8 | 44 | 57,8

Caractéristiques / spécifications techniques

• Matériau : Polyamide
• Couleur : Noir
• Plage de température de service permanente : -20 °C à +100 °C
• Température maximale d'utilisation en court terme : -30 °C à +150 °C
• Modèles disponibles : ORT 02, ORT 03, ORT 04, ORT 05, ORT 06, ORT 07, ORT 08, ORT 09, ORT 10, ORT 11 (voir Données techniques pour les dimensions)

Applications et commande
Convient pour le refroidissement et la ventilation des équipements industriels. Indiquez le modèle ORT requis et vérifiez la compatibilité avec l'arbre et le logement avant commande.
