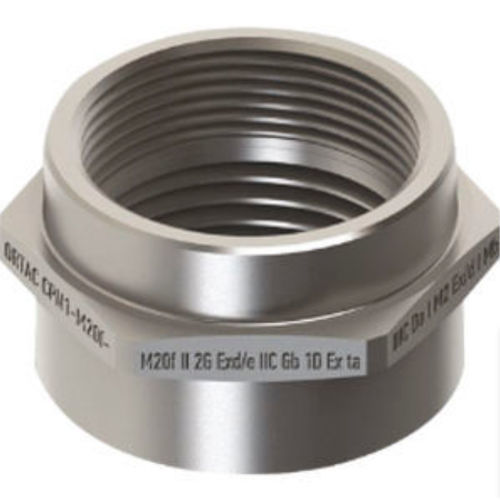

Presse-étoupe en laiton CP series

en laiton nickeléen acier inoxydableIP66

Nom du produit
Raccord CP TYPE — Filetage métrique

Informations générales
Type : CP TYPE COUPLING
Code de protection : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Certificat : IEP 15 ATEX 0333U
Matériau : Laiton; Laiton nickelé; Acier inoxydable
Joints (norme) : NBR / Silicone
Plage de température : -40 °C à +100 °C
Indice de protection : IP66 - IP68
Domaine d'application : ZONE1, ZONE 2, ZONE 21, ZONE 22; Groupes de gaz IIA, IIB, IIC

Données techniques (tableau)
IG | Référence produit | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

Notes
Matériaux disponibles : laiton, laiton nickelé, acier inoxydable. Joints : NBR ou silicone. Certifié IEP 15 ATEX 0333U. Indices de protection IP66 à IP68. Convient pour zones dangereuses ZONE 1/2 et ZONE 21/22 et groupes de gaz IIA, IIB, IIC.

Caractéristiques / spécifications techniques

• Type : CP TYPE COUPLING
• Certificat : IEP 15 ATEX 0333U
• Matériaux : Laiton; Laiton nickelé; Acier inoxydable
• Matériaux du joint (norme) : NBR / Silicone
• Plage de température : -40 °C à +100 °C
• Indice de protection : IP66 - IP68
• Domaines d'application : Zone 1, Zone 2, Zone 21, Zone 22; Groupes de gaz IIA, IIB, IIC
• Tailles : Filetages métriques M12 à M110 (voir tableau technique pour dimensions et références)
