Adaptateur fileté AP1 TYPE
mâlefemellepour câble

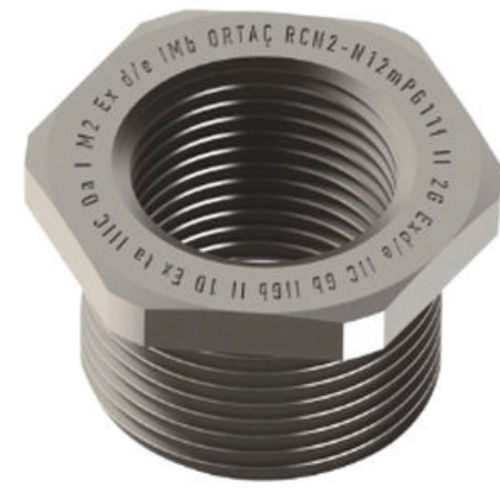

Adaptateur fileté - AP1 TYPE - ORTAC - mâle / femelle / pour câble

Adaptateur fileté - AP1 TYPE - ORTAC - mâle / femelle / pour câble - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de ORTAC

Caractéristiques

Type de connexion

fileté, femelle, mâle

Applications

pour câble

Matériau

en inox, en laiton, en laiton nickelé

Autres caractéristiques

droit, NPT, étanche, antidéflagrant

Diamètre

Min: 6,35 mm
(0,25 in)

Max: 110 mm
(4,331 in)

Longueur

Min: 19 mm
(0,75 in)

Max: 54 mm
(2,13 in)

Description

Produit

Type : AP1 TYPE ADAPTER
Modèles : AP1XX / APXX — conversions de filetage Mx / NPT

Code de protection / Certificat / Matériau / Normes / Joint torique / Plage de température / Classe de protection / Domaine d'application

Code de protection : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Certificat : IEP 15 ATEX 0333U
Matériau : Laiton, laiton nickelé, acier inoxydable
Normes : EN 60079-0 2012 / 60079-1 2007 / 60079-7 2007 / 60079-31 2009
Joint torique : NBR / Silicone
Plage de température : -40 °C à +100 °C
Classe de protection : IP66-IP68
Domaine d'application : ZONE 1, ZONE 2, ZONE 21, ZONE 22 — Groupes de gaz IIA, IIB, IIC

Données techniques (produit / tableau des tailles)

M16 x 1,5 — AP1XX/M16m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 22 mm
M20 x 1,5 — AP1XX/M20m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 25 mm
M25 x 1,5 — AP1XX/M25m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 30 mm
M32 x 1,5 — AP1XX/M32m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 36 mm
M32 x 1,5 — AP1XX/M32m-N34f — NPT 3/4" — GL min. 15 mm — H 19 mm — SW 36 mm
M40 x 1,5 — AP1XX/M40m-N34f — NPT 3/4" — GL min. 18 mm — H 22 mm — SW 45 mm
M40 x 1,5 — AP1XX/M40m-N100f — NPT 1" — GL min. 18 mm — H 22 mm — SW 45 mm
M50 x 1,5 — AP1XX/M50m-N100f — NPT 1" — GL min. 18 mm — H 23 mm — SW 55 mm
M50 x 1,5 — AP1XX/M50m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 55 mm
M63 x 1,5 — AP1XX/M63m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 70 mm
M63 x 1,5 — AP1XX/M63m-N112f — NPT 1 1/2" — GL min. 18 mm — H 23 mm — SW 70 mm
M75 x 1,5 — AP1XX/M75m-N112f — NPT 1 1/2" — GL min. 18 mm — H 24 mm — SW 85 mm
M75 x 1,5 — AP1XX/M75m-N200f — NPT 2" — GL min. 18 mm — H 24 mm — SW 85 mm
M90 x 1,5 — AP1XX/M90m-N200f — NPT 2" — GL min. 21 mm — H 29 mm — SW 100 mm
M90 x 1,5 — AP1XX/M90m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 100 mm
M110 x 1,5 — AP1XX/M110m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 120 mm
M110 x 1,5 — AP1XX/M110m-N300f — NPT 3" — GL min. 33 mm — H 43 mm — SW 120 mm
NPT 3/8" — AP1XX/N38m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 22 mm
NPT 1/2" — AP1XX/N12m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
NPT 1/2" — AP1XX/N12m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
NPT 3/4" — AP1XX/N34m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
NPT 3/4" — AP1XX/N34m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
NPT 1" — AP1XX/N100m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
NPT 1" — AP1XX/N100m-M25f — M25 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
NPT 1 1/4" — AP1XX/N114m-M25f — M25 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
NPT 1 1/4" — AP1XX/N114m-M32f — M32 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
NPT 1 1/2" — AP1XX/N112m-M32f — M32 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
NPT 1 1/2" — AP1XX/N112m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
NPT 2" — AP1XX/N200m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
NPT 2" — AP1XX/N200m-M50f — M50 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
NPT 2 1/2" — AP1XX/N212m-M50f — M50 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
NPT 2 1/2" — AP1XX/N212m-M63f — M63 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
NPT 3" — AP1XX/N300m-M63f — M63 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
NPT 3" — AP1XX/N300m-M75f — M75 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
NPT 4" — AP1XX/N400m-M75f — M75 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
NPT 4" — AP1XX/N400m-M90f — M90 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
NPT 2" — APXX/N200m-M63f — M63 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 70 mm
NPT 2" — APXX/N200m-M75f — M75 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 80 mm
NPT 2 1/2" — APXX/N212m-M75f — M75 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 80 mm
NPT 2 1/2" — APXX/N212m-M90f — M90 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 95 mm
NPT 3" — APXX/N300m-M90f — M90 x 1,5 — GL min. 28 mm — H 54 mm — SW 95 mm
NPT 3" — APXX/N300m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 115 mm
NPT 4" — APXX/N400m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 120 mm

Documents / Datasheets

Fiche technique disponible pour les adaptateurs Ex-Proof AP1 (PDF technique fourni sur la page produit).

Catalogues

ORTAC 2018 GENERAL CATALOGUE

128 Pages

Plus d'informations sur le site de ORTAC
