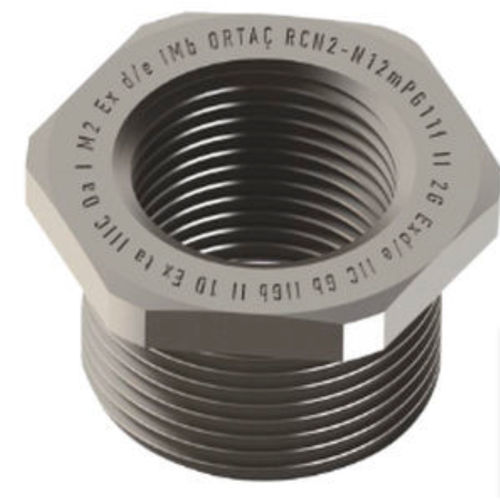

Réducteur de filetage antidéflagrant RC series

en laitonen inox

Produit
Réducteur de filetage RC TYPE pour adapter des filetages mâle vers femelle en métrique ou NPT pour passages de câbles et gaines.

Détails produit
Type : RC TYPE REDUCER
Code de protection : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Certificat : IEP 15 ATEX 0333U
Matériaux : Laiton, laiton nickelé, acier inoxydable
Normes : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-7:2007 ; EN 60079-31:2009
Joints toriques : NBR / Silicone
Plage de température : -40 °C à +100 °C
Classe de protection : IP66 - IP68
Domaines d'application : ZONE 1, ZONE 2, ZONE 21, ZONE 22 — Groupes de gaz IIA, IIB, IIC

Données techniques
Dimension produit | Référence produit | IG (F) | GL min. mm | H mm | SW mm
M16 x 1,5 | RCXX/M16m-M12f | M12 x 1,5 | 15 | 19 | 22
M20 x 1,5 | RCXX/M20m-M12f | M12 x 1,5 | 15 | 19 | 25
M20 x 1,5 | RCXX/M20m-M16f | M16 x 1,5 | 15 | 19 | 25
M25 x 1,5 | RCXX/M25m-M16f | M16 x 1,5 | 15 | 19 | 30
M25 x 1,5 | RCXX/M25m-M20f | M20 x 1,5 | 15 | 19 | 30
M32 x 1,5 | RCXX/M32m-M20f | M20 x 1,5 | 15 | 19 | 36
M32 x 1,5 | RCXX/M32m-M25f | M25 x 1,5 | 15 | 19 | 36
M40 x 1,5 | RCXX/M40m-M25f | M25 x 1,5 | 18 | 22 | 45
M40 x 1,5 | RCXX/M40m-M32f | M32 x 1,5 | 18 | 22 | 45
M50 x 1,5 | RCXX/M50m-M32f | M32 x 1,5 | 18 | 23 | 55
M50 x 1,5 | RCXX/M50m-M40f | M40 x 1,5 | 18 | 23 | 55
M63 x 1,5 | RCXX/M63m-M40f | M40 x 1,5 | 18 | 23 | 70
M63 x 1,5 | RCXX/M63m-M50f | M50 x 1,5 | 18 | 23 | 70
M75 x 1,5 | RCXX/M75m-M50f | M50 x 1,5 | 18 | 24 | 85
M75 x 1,5 | RCXX/M75m-M63f | M63 x 1,5 | 18 | 24 | 85
M90 x 1,5 | RCXX/M90m-M63f | M63 x 1,5 | 21 | 29 | 100
M90 x 1,5 | RCXX/M90m-M75f | M75 x 1,5 | 21 | 29 | 100
M110 x 1,5 | RCXX/M110m-M75f | M75 x 1,5 | 21 | 31 | 120
M110 x 1,5 | RCXX/M110m-M90f | M90 x 1,5 | 21 | 31 | 120

NPT (Dimension produit) | Référence produit | IG (F) | GL min. mm | H mm | SW mm
NPT 3/8" | RCXX/N38m-N14f | NPT 1/4" | 15 | 19 | 22
NPT 1/2" | RCXX/N12m-N14f | NPT 1/4" | 15 | 19 | 25
NPT 1/2" | RCXX/N12m-N38f | NPT 3/8" | 15 | 19 | 25
NPT 3/4" | RCXX/N34m-N38f | NPT 3/8" | 15 | 19 | 30
NPT 3/4" | RCXX/N34m-N12f | NPT 1/2" | 15 | 19 | 30
NPT 1" | RCXX/N100m-N12f | NPT 1/2" | 15 | 19 | 36
NPT 1" | RCXX/N100m-N34f | NPT 3/4" | 15 | 19 | 36
NPT 1 1/4" | RCXX/N114m-N12f | NPT 1/2" | 18 | 22 | 45
NPT 1 1/4" | RCXX/N114m-N34f | NPT 3/4" | 18 | 22 | 45
NPT 1 1/4" | RCXX/N114m-N100f | NPT 1" | 18 | 22 | 45
NPT 1 1/2" | RCXX/N112m-N12f | NPT 1/2" | 18 | 23 | 55
NPT 1 1/2" | RCXX/N112m-N34f | NPT 3/4" | 18 | 23 | 55
NPT 1 1/2" | RCXX/N112m-N100f | NPT 1" | 18 | 23 | 55
NPT 1 1/2" | RCXX/N112m-N114f | NPT 1 1/4" | 18 | 23 | 55
NPT 2" | RCXX/N200m-N114f | NPT 1 1/4" | 18 | 23 | 65
NPT 2" | RCXX/N200m-N112f | NPT 1 1/2" | 18 | 23 | 65
NPT 2 1/2" | RCXX/N212m-N112f | NPT 1 1/2" | 28 | 34 | 75
NPT 2 1/2" | RCXX/N212m-N200f | NPT 2" | 28 | 34 | 75
NPT 3" | RCXX/N300m-N200f | NPT 2" | 28 | 36 | 95
NPT 3" | RCXX/N300m-N212f | NPT 2 1/2" | 28 | 36 | 95
NPT 4" | RCXX/N400m-N212f | NPT 2 1/2" | 28 | 38 | 120
NPT 4" | RCXX/N400m-N300f | NPT 3" | 28 | 38 | 120

Caractéristiques / Spécifications techniques

• Type : RC TYPE REDUCER
• Certificat : IEP 15 ATEX 0333U
• Code de protection : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
• Matériaux disponibles : Laiton ; Laiton nickelé ; Acier inoxydable
• Normes : EN 60079-0:2012 ; EN 60079-1:2007 ; EN 60079-7:2007 ; EN 60079-31:2009
• Joints toriques : NBR ; Silicone
• Plage de température : -40 °C à +100 °C
• Classe de protection : IP66 - IP68
• Domaines d'application : ZONE 1, ZONE 2, ZONE 21, ZONE 22 — Groupes de gaz IIA, IIB, IIC
• Disponible en tailles métriques et NPT avec codes produits et dimensions (IG / GL / H / SW) listés ci‑dessus
