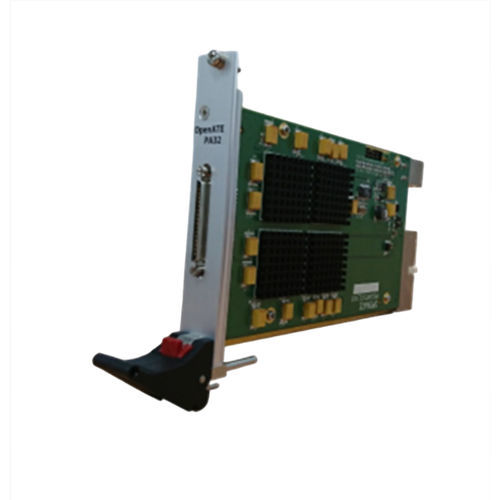

Carte d'E/S numérique PA32S

sérieà 32 E/SPXI

Le PA32S représente un nouveau niveau de performance et de capacités pour l'instrumentation numérique basée sur PXI. Basé sur l'architecture éprouvée du PE32, le PA32S offre une électronique à broches de haute performance et un générateur de temps amélioré dans un format PXI compact de 3U. Chaque carte peut fonctionner comme un sous-système numérique autonome ou, si nécessaire, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 512 broches bidirectionnelles (16 cartes). La carte PA32S prend également en charge la mémoire de schéma profonde en offrant 32 M de mémoire vectorielle embarquée avec un contrôle dynamique de la direction de chaque broche et des taux de test allant jusqu'à 33 MHz. Avec la nouvelle mémoire de capture/enregistrement de 32M, le PA32S peut capturer 32 canaux sans les enregistrer. Caractéristiques Le PA32S supporte -0.5V ~ +5V VIH VIL par canal VOH/VOL par deux canaux ,et PMU par canal. Le PA32S offre 16 jeux de synchronisation, 2 conducteurs TG Edges, 2 stroboscopes TG Edges. 2 jeux de formats, modifiables à la volée, et quatre formats de données de commande sont pris en charge : RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) qui permettent de créer une variété de cycles de bus et de formes d'onde pour tester les produits au niveau de la carte et du boîtier. 8 TMU 100MHz 32bit pour la mesure de la fréquence. Moteur de données I2C/SPI pour l'accès au port série. Le modèle à quatre sites peut exécuter un modèle à 32 canaux comme un modèle à 4 sites et 8 canaux. Avec une horloge de référence de 96MHz, il est possible de générer des motifs de 2,4MHz pour les microphones. Mémoire embarquée Le PA32S offre 32 M de mémoire vectorielle par canal. Les temps de cycle des motifs sont programmables jusqu'à 232 ou infinis. Il existe des symboles de motifs tels que 0, 1, L, H, X. Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000)
