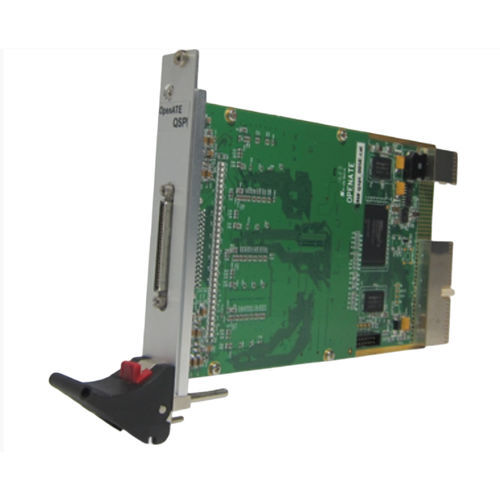

Carte d'E/S numérique QSPI

USBà 64 E/SPXI

Le QSPI représente une multifonction de performance et de capacités pour l'instrumentation numérique basée sur PXI. La QSPI offre une électronique à broches de haute performance, 4 maîtres I2C et 4 compteurs 32 bits, 4 générateurs d'horloge, dans un format PXI compact de 3 U. Chaque carte peut fonctionner comme un testeur de dispositifs I2C/SPI à quatre sites. Chaque carte peut fonctionner comme un testeur de dispositifs I2C/SPI à quatre sites, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 64 sites. La carte QSPI prend également en charge la mémoire de schéma profonde en offrant 32M de mémoire vectorielle sur la carte avec un contrôle dynamique de la direction par broche et avec des taux de test allant jusqu'à 10 MHz. Caractéristiques Le QSPI supporte -1 ~ +10 VOH VOL VIH VIL par canal et 32 PMU par carte. Le QSPI offre 1 jeu de synchronisation, 2 bords TG pilotes, 2 bords TG stroboscopiques et quatre formats de données d'entraînement sont pris en charge. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) qui peuvent fournir une flexibilité pour créer une variété de cycles de bus et de formes d'onde pour tester les produits au niveau de la carte et du boîtier. Mémoire embarquée Le QSPI offre 32 M de mémoire vectorielle par site. Les temps de cycle des motifs sont programmables jusqu'à 232 ou infinis. Il existe des symboles de motifs tels que 0, 1, L, H, X, Z, J, Q. Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000) Logiciels Le QSPI est fourni avec l'API et le Pattern Editor. Le Pattern Editor est un outil logiciel qui permet d'éditer des modèles de test. Application - Equipement de test automatique (ATE) - Test fonctionnel numérique des consommateurs - Génération de modèles numériques - Test de dispositif de sauvegarde I2C
