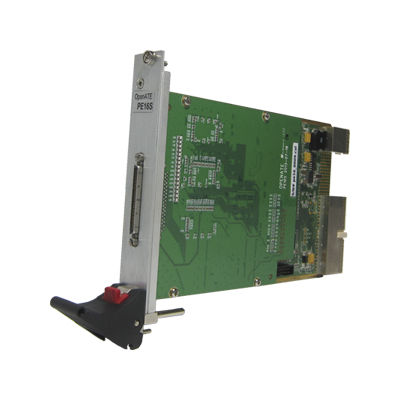

Carte d'E/S numérique PE16S

sérieà 16 E/SPXI

Le PE16S représente un nouveau niveau de performance et de capacités pour l'instrumentation numérique basée sur PXI. Basé sur l'architecture éprouvée du PE16, le PE16S offre une électronique à broches de haute performance et un générateur de temps amélioré dans un format PXI compact de 3U. Chaque carte peut fonctionner comme un sous-système numérique autonome ou, si nécessaire, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 256 bips interconnectées, supportant jusqu'à 256 broches bidirectionnelles (16 cartes). Le PE16S offre 16 canaux d'entrée ou de sortie à niveau programmable avec 2 PMU et 2 DPS. Le PE16S prend également en charge la mémoire de schéma profonde en offrant 32 M de mémoire vectorielle embarquée avec un contrôle dynamique de la direction par canal fonctionnant à des taux de test allant jusqu'à 66 MHz. Le PE16S supporte des niveaux d'E/S programmables de -1V ~ +7V par voie. Le PE16S offre 16 jeux de synchronisation, 2 conducteurs TG Edges, 2 stroboscopes TG Edges. 2 jeux de formats, modifiables à la volée, et 2 formats de données de commande sont pris en charge. 16 bits de contrôle de relais pour le contrôle de relais de l'objet sous test. Le PE16S prend également en charge les fonctions du port série : MIPI RFFE . Ces fonctions permettent de tester les dispositifs à port série beaucoup plus facilement qu'auparavant ces fonctions rendent le test des dispositifs à port série beaucoup plus facile qu'auparavant. Le PE16S peut lire/écrire le port série directement avec l'API. Un compteur de fréquence 200MHz 32bit est pratique pour la mesure de la fréquence. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) Complément), ce qui permet de créer une variété de cycles de bus et de formes d'ondes pour tester les produits au niveau de la carte et du boîtier 16 canaux comme 4 sites 4 canaux. Application - Equipement de test automatique (ATE) - Test fonctionnel numérique des consommateurs - Génération de motifs numériques - Port série pour CI RF
