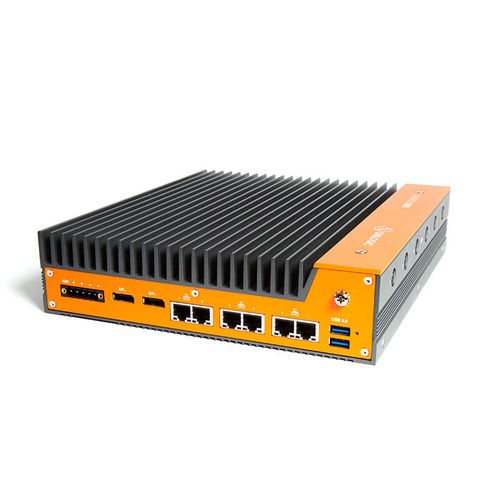

PC edge Karbon 801

embarquéIntel® Core™ i series13th Generation Intel® Core™

Aperçu
Le Karbon 801 intègre des processeurs Intel Core™ 12e/13e génération et une large connectivité industrielle dans un châssis compact et profil bas conçu pour les environnements Edge exigeants. Il s'adresse aux secteurs industriel, automobile, ferroviaire et maritime où l'espace, la flexibilité d'alimentation et la résistance aux chocs/vibrations sont essentiels.

Points clés

• Compatible Intel 12e/13e génération (Core i3/i5/i7/i9 ; références marketing jusqu'à i9 24 cœurs)
• Réseau configurable : jusqu'à 6x LAN 2,5 GbE avec PoE+ double en option
• Plage de fonctionnement étendue : -40 à 70°C (selon configuration) ; entrée 12–48 V DC avec détection d'allumage programmable

Fonctionnalités principales
Hauteur ultra compacte de 60 mm pour les installations contraintes. Expansion PCIe Gen4, mémoire ECC optionnelle, plusieurs emplacements M.2/mPCIe et châssis fanless en aluminium/acier. Surveillance système, TPM optionnel et watchdog pour exploitation continue.

Installation et fiabilité
Testé selon MIL‑STD‑810 pour chocs et vibrations. Montage flexible : mur, rail DIN et supports antivibrations. Large plage d'entrée DC et fonctions d'alimentation automotive pour intégration véhicule et transport.

Connectivité & I/O
I/O avant

• 4x USB 3.2 Gen 2
• 2x COM (RS-232/422/485)
• Morsettiera GPIO (DIO, CAN, interrupteur externe)
• 2x slots Micro‑SIM 3FF
• Entrée audio 3,5 mm, bouton d'alimentation, connecteur ventilateur externe

I/O arrière

• Configurable : 2x ou 6x LAN 2,5 GbE (2x PoE optionnel)
• 2x USB 3.2 Gen 2
• 2x DisplayPort
• Morsettiera d'alimentation 5 broches (12–48 V DC)

Certifications & conformité

• CE, FCC Part 15
• RoHS 3, REACH
• UKCA, UL 60950‑1 / UL 62368‑1
• MIL‑STD‑810G, EN 50121‑3‑2, EN 55032, EN 55035
• TAA, WEEE, DNV‑CG‑0339

Documentation
Fiche technique produit et dessins dimensionnels disponibles en téléchargement (K801 Spec Sheet & Dimensional Drawings).

Caractéristiques / spécifications techniques

• Modèle : Karbon 801
• Ligne matériel : Rugged ; châssis fanless
• Socket CPU : LGA1700 — compatible 12e/13e génération
• Options CPU : Intel Core i3/i5/i7/i9 (références jusqu'à i9 24 cœurs)
• Chipset : W680
• Mémoire : 2x SO‑DIMM DDR4 (jusqu'à 64 Go ; ECC optionnel)
• Stockage/expansion : M.2 2230 E-key, M.2 2280 M-key (PCIe Gen4 x4), M.2 B-key, mPCIe
• Graphismes : Intel UHD Graphics intégré (selon CPU) ; 2x DisplayPort
• Dimensions : 240 x 60 x 267 mm
• Alimentation : 12–48 VDC (morsettiera 5 broches) ; détection d'allumage programmable
• Température de fonctionnement : -40 à 70°C (selon CPU/TDP)
• Chocs & vibrations : série IEC 60068 ; MIL‑STD‑810G
• Garantie : Garantie limitée de 2 ans
