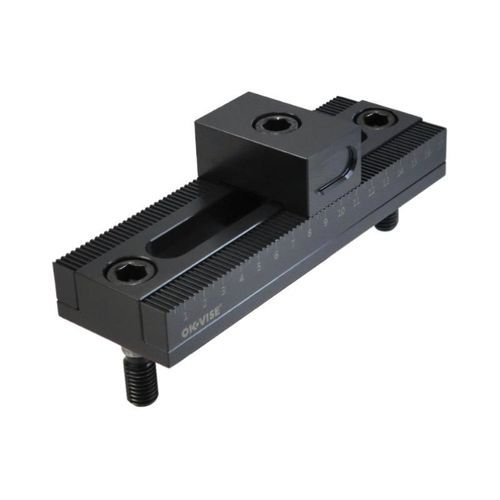

Système d'arrêt rectangulaire GS-SA1

Description
Ce module sert de butée réglable lorsque deux pièces sont serrées à l'aide d'une seule pince positionnée au centre. Il permet un positionnement variable sur des montages à grille modulaires pour s'adapter à des longueurs de pièce différentes. Par exemple, sur un pas de grille 50×50 mm, une course minimale de 50 mm est nécessaire pour serrer toutes les tailles de pièces.

Détails (tableau)

• Types : GS-SA1, GS-SA2
• GS-SA1 — A : 15–75 mm ; B : 100 mm ; C : 125 mm ; Poids env. : 1 410 g ; STEP 3D et plans PDF disponibles
• GS-SA2 — A : 15–125 mm ; B : 150 mm ; C : 175 mm ; Poids env. : 1 740 g ; STEP 3D et plans PDF disponibles

Images incluses sur la fiche produit

• Image principale : GS-SA2_01.png (800×800)
• Autres images sur la page (illustratives) : GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Caractéristiques techniques / spécifications

• Famille de produits : Module butée réglable pour système de grille OK-VISE® Grid System
• Fonction : module butée réglable adapté au serrage de deux pièces avec une seule pince centrale
• Remarque de conception : sur un pas de grille 50×50 mm, une course minimale de 50 mm est requise pour serrer toutes les tailles de pièces
• Types disponibles : GS-SA1 et GS-SA2
• GS-SA1 – Plage A : 15–75 mm ; B : 100 mm ; C : 125 mm ; Poids env. : 1 410 g ; STEP 3D disponible
• GS-SA2 – Plage A : 15–125 mm ; B : 150 mm ; C : 175 mm ; Poids env. : 1 740 g ; STEP 3D disponible
• Fichiers CAD / STEP et plans PDF fournis (données 3D disponibles)
