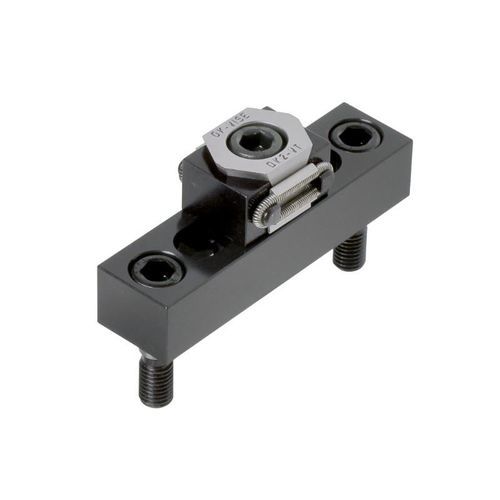

Unité de bridage mécanique GCD-D series

de railpour rainure en Tmodulaire

Présentation produit
Ce module de serrage associe un rail à rainure en T longue et une pince pour permettre le positionnement et le serrage bidirectionnels sur des tables de bridage en grille. La rainure en T rend la dimension de la pièce à gauche et à droite de la pince indépendante de l'action de serrage. Remarque : la variante rail lisse ne comporte pas de dentelure.

Caractéristiques principales

• Module de serrage pour système de grille bidirectionnel destiné au bridage industriel
• Rail avec longue rainure en T associé à une pince
• La conception de la rainure assure que les dimensions gauche/droite de la pièce n'affectent pas le serrage
• Types de mors disponibles : denté (GCD-DR1), lisse (GCD-DS1) et pièce additionnelle (GCD-DT1)
• Plage de travail A : 8–71 mm (GCD-DR1, GCD-DS1); 10–69 mm (GCD-DT1)
• Exemples de cotes B (Bmin / Bopt / Bmax) : 42 / 45 / 49 mm (GCD-DR1, GCD-DS1); 46 / 49 / 53 mm (GCD-DT1)
• Poids env. : 760 g (GCD-DR1, GCD-DS1), 780 g (GCD-DT1)
• Fichiers STEP (3D) et dessins PDF disponibles pour certaines variantes

Spécifications techniques

• GCD-DR1 — Type de mors : denté; A : 8–71 mm; Bmin/Bopt/Bmax : 42/45/49 mm; Poids : env. 760 g; STEP (3D) : disponible
• GCD-DS1 — Type de mors : lisse; A : 8–71 mm; Bmin/Bopt/Bmax : 42/45/49 mm; Poids : env. 760 g; STEP (3D) : disponible
• GCD-DT1 — Type : pièce additionnelle; A : 10–69 mm; Bmin/Bopt/Bmax : 46/49/53 mm; Poids : env. 780 g; STEP (3D) : non listé

Applications et compatibilité
Ce module est conçu pour les tables de bridage, les montages d'usinage CNC et les systèmes de serrage modulaires nécessitant un réglage bidirectionnel et un positionnement répétable. Compatible avec les tables à grille et à rainures en T avec la quincaillerie de fixation adaptée.

Documentation et commande
Précisez la variante souhaitée (GCD-DR1, GCD-DS1 ou GCD-DT1) lors de la commande. Les fichiers STEP 3D et les dessins PDF sont disponibles pour faciliter l'intégration; contactez le fournisseur pour l'accès et les informations de commande.
