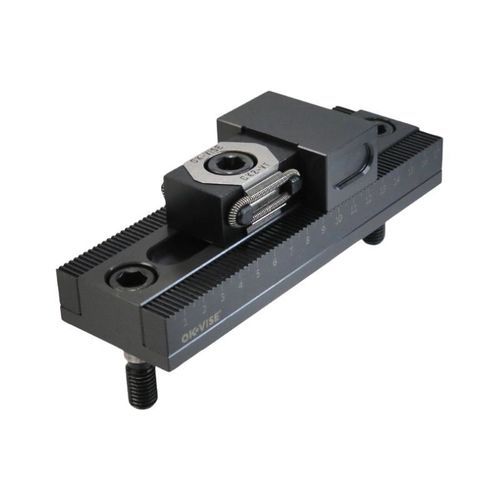

Unité de bridage mécanique GCS-D series

de railpour rail de guidagemodulaire

Description
Modules de serrage destinés à un usage unidirectionnel. Chaque module se monte sur un rail de base à denture inclinée, permettant d'appliquer une force de serrage fiable dans une seule direction. Disponibles avec mors dentés ou lisses et fournis avec fichiers CAO et dessins pour intégration dans des dispositifs de maintien modulaires tels que OK-VISE® Grid System.

Catégories

• Système de grille
• Multi-Rail RL

Variantes et dimensions

• GCS-DR1 — Mors denté ; A : 10-45 mm ; B : 100 mm ; C : 125 mm ; Poids : env. 1 620 g ; dessin PDF et STEP disponibles.
• GCS-DR2 — Mors denté ; A : 10-95 mm ; B : 150 mm ; C : 175 mm ; Poids : env. 1 940 g ; dessin PDF et STEP disponibles.
• GCS-DS1 — Mors lisse ; A : 10-45 mm ; B : 100 mm ; C : 125 mm ; Poids : env. 1 620 g ; dessin PDF et STEP disponibles.
• GCS-DS2 — Mors lisse ; A : 10-95 mm ; B : 150 mm ; C : 175 mm ; Poids : env. 1 940 g ; dessin PDF et STEP disponibles.

Images supplémentaires du produit
Plusieurs images produit et d'application sont fournies, montrant les variantes, types de mors et exemples d'installation courants.

Caractéristiques techniques

• Rail de base à denture inclinée conçu pour le serrage unidirectionnel.
• Variantes disponibles : GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Types de mors : Denté (variantes DR) et Lisse (variantes DS).
• Plage de serrage A : 10-45 mm (DR1/DS1) ou 10-95 mm (DR2/DS2).
• Dimensions B / C : 100 / 125 mm (A 10-45) et 150 / 175 mm (A 10-95).
• Poids approximatifs : 1 620 g (variantes 10-45) et 1 940 g (variantes 10-95).
• Fichiers CAO STEP et dessins PDF disponibles pour toutes les variantes listées.
• Conçu pour intégration dans OK-VISE® Grid System et configurations modulaires Multi-Rail.
