Bras manipulateur pneumatique

à videpour souleverde chargement

Aperçu du produit

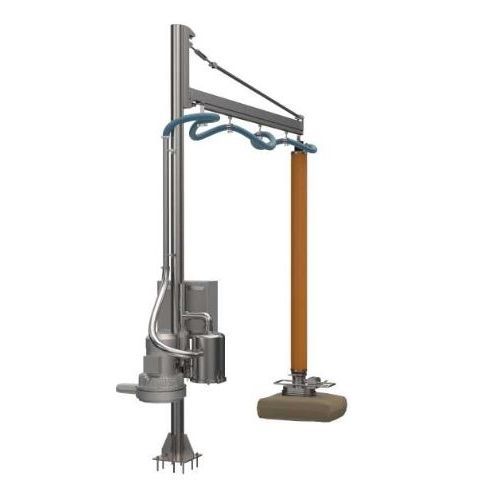

Le manipulateur de charges par succion pneumatique PSLH-25-80 est un équipement conçu pour soulever, déplacer et positionner des charges à l'aide d'un système pneumatique à pression négative (vide). Il adhère à la charge via des éléments d'aspiration et convient au traitement d'objets délicats, fragiles ou de formes irrégulières en environnement industriel et logistique.

Caractéristiques

• Tableau de commande et poteau de support disponibles en acier inoxydable ou acier au carbone.
• Commande par panneau de boutons avec arrêt d'urgence.
• Conçu pour la manipulation de colis, bidons, fûts, tuiles et tôles pesant entre 25–80 kg.
• Rendement : 3–4 charges par minute (selon application et configuration).
• Zone de travail : rayon jusqu'à 2600 mm avec rotation 180°.
• Alimentation électrique : 220–440 VAC, 50–60 Hz, 3Ph.
• Génération du vide : pompe à vide (système à pression négative).
• Système de filtration de sécurité pour la protection de la pompe à vide.
• Tuyau de manipulation standard inclus.
• Buse de préhension en acier inoxydable.
• Modes d'élévation compatibles : depuis palettes, trémies ou convoyeurs.
• Conception ergonomique pour réduire l'effort opérateur.

Types

• Manipulateur à ventouses : Utilise des ventouses pour établir le contact sous vide et permettre le levage et le transport d'une grande variété de matériaux.
• Manipulateur à bras articulé : Équipé d'un bras articulé permettant d'accéder à différents angles et positions, idéal pour les espaces restreints.
• Manipulateur à têtes d'aspiration multiples : Intègre plusieurs têtes d'aspiration pour manipuler de grosses charges ou plusieurs pièces simultanément, augmentant le débit du process.
• Manipulateur à vide réglable : Permet d'ajuster l'intensité du vide selon le type de matériau et la taille de la charge pour plus de flexibilité et de contrôle.

Applications

• Industrie agroalimentaire : Préhension délicate d'articles de boulangerie, fruits et légumes sans altération de la surface.
• Industrie pharmaceutique : Manipulation d'emballages et composants sensibles pendant la production.
• Industrie électronique : Transport de composants électroniques fragiles tels que les circuits imprimés.
• Industrie automobile : Manipulation de pièces automobiles et sous-ensembles lors de l'assemblage et du kitting.
• Industrie des plastiques : Déplacement et positionnement précis de pièces plastiques et moules.
• Industrie de l'emballage : Gestion des cartons, colis et éléments sur les lignes d'emballage.

Caractéristiques techniques

• Plage de charge : 25–80 kg.
• Rendement : 3–4 charges par minute (selon exigences et configuration).
• Rayon de travail : jusqu'à 2600 mm avec rotation 180°.
• Alimentation : 220–440 VAC, 50–60 Hz, 3Ph.
• Génération du vide : pompe à vide (pression négative).
• Sécurité : système de filtration pour la pompe à vide.
• Matériaux : panneau de commande et poteau en acier inoxydable ou acier au carbone ; buse en acier inoxydable.
• Accessoires : tuyau de manipulation standard.
• Commande : panneau de boutons avec arrêt d'urgence ; conception ergonomique.
• Modes de manutention : levage depuis palettes, trémie ou convoyeur.
