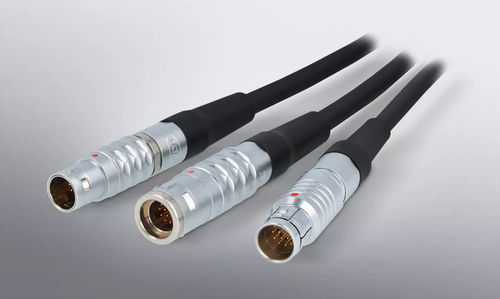

Connecteur rond ODU MINI-SNAP®

de donnéesd'alimentation électriqueà sertir

Présentation
Connecteurs circulaires métalliques avec verrouillage push‑pull ou fonction break‑away. Les ODU MINI‑SNAP® présentent des boîtiers métalliques avec plusieurs finitions de surface et une interface compacte de 6,4 mm, permettant une installation en espaces restreints. Ils fonctionnent dans des plages de température ambiante extrêmes et offrent de nombreuses options de configuration.

Informations clés

• Verrouillage push‑pull ou break‑away
• Minimum 5 000 cycles d'accouplement
• Nombre de contacts et types de terminaison configurables
• Degrés de protection : IP50 et IP68 (selon configuration)

Description du produit
Les ODU MINI‑SNAP® sont disponibles en quatre séries (L, K, B, F). Le connecteur associe une interface compacte de 6,4 mm à des systèmes de verrouillage sécurisés : push‑pull ou break‑away. Les variantes break‑away permettent l'accouplement/désaccouplement en moins d'une seconde pour un relâchement d'urgence. Les variantes push‑pull se verrouillent mécaniquement et ne se déverrouillent qu'en repliant le manchon extérieur ; une traction sur le câble ne provoque pas le déverrouillage.

Séries L, K et B

• Verrouillage push‑pull ou break‑away
• Codage mécanique par tenon et rainure
• 2–40 contacts ; possibilité d'assemblages mixtes
• Types de terminaison : soudure, sertissage, pour PCB

Série F

• Verrouillage push‑pull ou break‑away
• Codage mécanique par demi‑coquille
• 2–27 contacts ; possibilité d'assemblages mixtes
• Types de terminaison : soudure, sertissage, pour PCB

Mécanismes de verrouillage
Le mécanisme auto‑verrouillant empêche un déverrouillage involontaire par traction sur le câble ; le déverrouillage manuel s'effectue en rétractant le manchon extérieur. Les séries L et K utilisent un codage tenon‑rainure ; la série F utilise un codage demi‑coquille.

Configuration et assemblage
Options disponibles : nombre de contacts sélectionnable, assemblages mixtes, différentes méthodes de terminaison et entrées de câble. Des services d'assemblage sur mesure sont proposés pour répondre aux besoins applicatifs.

Applications
Adapté aux équipements médicaux, aux systèmes de communication, aux appareils de test et mesure et à l'électronique industrielle nécessitant des connecteurs circulaires compacts et configurables.

Caractéristiques / spécifications techniques

• Modèle / séries : ODU MINI‑SNAP® (séries L, K, B, F)
• Matériau : boîtiers métalliques (différentes finitions possibles)
• Types de verrouillage : Push‑pull, Break‑away
• Codage : Tenon & rainure (L/K/B), Demi‑coquille (F)
• Nombre de contacts : L/K/B : 2–40 ; F : 2–27 (assemblages mixtes possibles)
• Types de terminaison : soudure, sertissage, pour PCB
• Diamètre de l'interface : 6,4 mm
• Cycles d'accouplement : ≥ 5 000 (typique pour les séries métal)
• Degrés de protection : IP50 et IP68 (selon configuration)
• Plage de température d'utilisation : –40 °C à +120 °C
• Mécanisme de déverrouillage : rétracter le manchon extérieur
• Break‑away : permet l'accouplement/désaccouplement en < 1 seconde (variantes break‑away)
