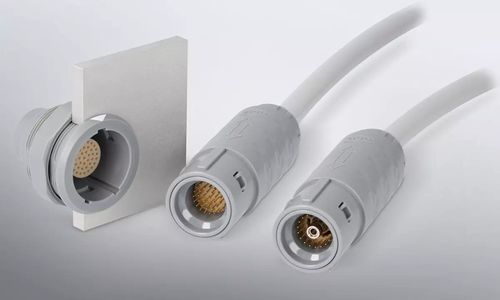

Connecteur rond MEDI-SNAP®

hybridefil à filpush-pull

Présentation
ODU MEDI‑SNAP® est une gamme de connecteurs circulaires en plastique destinée aux applications médicales, de mesure/essais et d'électronique industrielle. La série propose un design compact, une forte densité de contacts et des inserts hybrides configurables pour signaux, puissance et fluides. Les options de verrouillage comprennent Push‑Pull (verrouillage automatique) et Break‑Away (démontage rapide). Les systèmes configurés sont fournis avec assemblages de câbles adaptés et codage mécanique ou optique. Une variante « signaux uniquement » peut accueillir jusqu'à 41 contacts.

Principaux avantages

• Mécanismes de verrouillage Push‑Pull et Break‑Away
• Coques en plastique légères (jusqu'à 75 % de réduction de masse par rapport aux connecteurs métalliques comparables)
• Cycles de connexion standard ≥ 5 000 pour les variantes concernées
• Assemblages de câbles et surmoulage disponibles ; livraison en solution complète possible
• Compatible avec les méthodes de stérilisation courantes en milieu médical
• Capacité hybride : signaux, puissance, fluides, coaxial et fibre optique

Applications
Solutions de connectique compactes et modulaires pour la technique médicale, les appareils de mesure/essais, l'électronique industrielle et les dispositifs mobiles. Applications médicales typiques : surveillance patient, électrophysiothérapie, dermatologie et endoscopie (variantes jetables disponibles pour usages limités).

Variantes et versions spéciales

• Versions signaux uniquement : jusqu'à 41 contacts (ex. variante taille 3,5)
• Inserts hybrides combinant contacts signaux, puissance et fluides, options pour coax/fibre
• Variante jetable : fiches économiques à usage unique ou limité (généralement jusqu'à 25 cycles de connexion) compatibles avec les prises MEDI‑SNAP® réutilisables
• Variante haute tension : transmission fiable jusqu'à 1 000 V AC

Types de verrouillage
Push‑Pull

• Accouplement rapide en moins d'une seconde
• Verrouillage automatique empêchant le déclenchement accidentel, y compris sous tension du câble
• Déverrouillage uniquement par rétraction volontaire du manchon extérieur ; résistance aux vibrations

Break‑Away

• Conçu pour une déconnexion d'urgence rapide en quelques secondes
• La fonction break‑away garantit la séparation immédiate lorsque nécessaire
• Assure une transmission de données fiable et la sécurité opérationnelle en usage

Caractéristiques techniques

• Nom de la série : ODU MEDI‑SNAP®
• Matériau : boîtier plastique (léger)
• Densité de contacts : élevée ; variantes signaux jusqu'à 41 contacts
• Cycles de connexion : série standard min. 5 000 (certaines variantes plastiques/jetables inférieures, ex. jusqu'à 25)
• Types de verrouillage : Push‑Pull et Break‑Away
• Capacité haute tension : jusqu'à 1 000 V AC (variante High‑Voltage)
• Protection contre le contact : conforme IEC 60601‑1 jusqu'à 2 MOPP / 2 MOOP
• Résistance ESD (exemples liés aux versions jetables) : jusqu'à 15 kV
• Stérilisabilité : compatible avec les méthodes de stérilisation courantes en milieu médical
• Gain de poids : jusqu'à 75 % plus léger que des produits métalliques comparables
• Solutions câbles : disponibles avec assemblages et surmoulage ; configuration système inclut assemblage de câbles
• Transmission de médias : signaux, puissance, fluides, coaxial, fibre optique
• Installation & maintenance : exigences minimales pour l'intégration système
