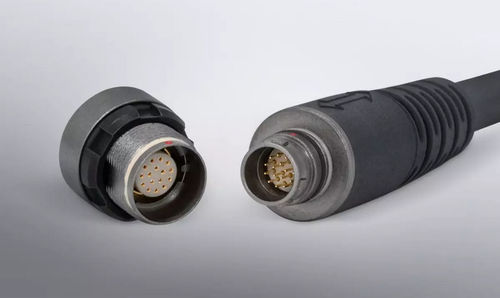

Connecteur de données ODU AMC® High-Density

d'alimentation électriqueHDMIde signal

Présentation
Connecteur circulaire en métal offrant une densité de contacts particulièrement élevée pour les installations compactes. La série ODU AMC® High-Density propose jusqu’à 27 contacts à partir d’un diamètre de 7 mm (diamètres disponibles : 7 à 15 mm). Conçu pour une longue durée de vie avec une excellente résistance aux chocs et aux vibrations. Certaines versions avec revêtement chrome sont autoclavables pour des applications médicales. Prend en charge la transmission de signaux, la transmission de courant (jusqu’à 15 A) et des protocoles de données à haute vitesse (ex. USB® 3.2 Gen 1x1).

Caractéristiques clés

• Densité de contacts élevée : jusqu’à 27 contacts sur les variantes Ø 7 mm
• Compatibilité avec protocoles de données haute vitesse (ex. USB® 3.2 Gen 1x1)
• Transmission de courant jusqu’à 15 A (selon type de contact)
• Option de revêtement chrome — variantes autoclavables pour usage médical
• Étanchéité : classe de protection IP68 / IP6K9K
• Résistance à l’eau salée et blindage à 360°
• Systèmes de verrouillage : screw-lock ou break-away
• Température de fonctionnement : –51 °C à +125 °C
• Cycles de connexion typiques : >5 000

Applications

• Dispositifs et équipements médicaux (variantes autoclavables)
• Systèmes militaires, de sécurité et de communication
• Équipements de test et de mesure
• Électronique industrielle pour ensembles à encombrement réduit

Caractéristiques / spécifications techniques

• Série / modèle : ODU AMC® High-Density
• Matériau : métal (boîtiers en aluminium fréquents)
• Nombre de contacts : 2 – 27 (selon taille)
• Diamètres disponibles : 7 mm – 15 mm (trois tailles)
• Courant nominal : jusqu’à 15 A (par contact, selon variante)
• Protocoles de données : prise en charge de protocoles haute vitesse (ex. USB® 3.2 Gen 1x1)
• Indice de protection : IP68 / IP6K9K
• Systèmes de verrouillage : screw-lock, break-away (selon variante)
• Traitement de surface : option revêtement chrome (autoclavable)
• Température de fonctionnement : –51 °C à +125 °C
• Cycles d’enfichage : typiquement >5 000 (selon variante)
• Blindage : 360°
