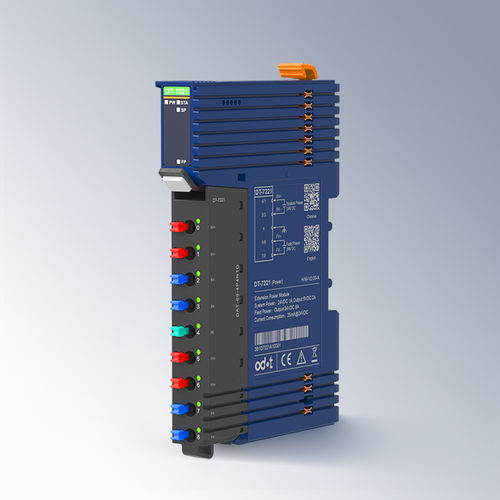

Module d'extension de bus DT-7221

sur rail DIN

Détails du produit - Module d'extension de puissance système et de puissance de champ SV : 2A@5VDC / FV : 8A @24VDC Caractéristiques du module - Module d'extension de puissance système et de puissance de champ - Puissance système étend 2A@5VDC - Puissance de champ étend un courant de 8A - Nécessite une configuration et occupe le nombre de slots Paramètres techniques Paramètre général - Consommation de courant : 25mA@24VDC - Puissance système : 19.2~28.8VDC (Nominal : 24VDC) Protection anti-inversion : support - Courant de la puissance système : Max. 2A - Puissance de champ : 19.2~28.8VDC (Nominal : 24VDC) - Courant de la puissance de champ : Max. 8A - Protection contre les courts-circuits : Support - Diamètre de câblage : Min. 0.2mm² (AWG24) Max. 1.5mm² (AWG16) - Terminal enfichable : Support - Bus de fond de panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimension : 119*14*80mm - Certification produit : Certification CE - Fonction de diagnostic : Défaut de puissance de fichier : support Défaut de puissance système : support Défaut de sous-tension/surtension de l'alimentation 2V : support Paramètres environnementaux - Température de fonctionnement en installation horizontale : -35°C ~ 70°C - Température de fonctionnement en installation verticale : -35°C ~ 60°C - Température de stockage : -40°C ~ 85°C - Humidité environnementale : 5%~95%RH (Sans condensation) - Altitude d'installation : <2000m - Degré de pollution : Ⅱ - Degré de protection : IP20 - Propriétés mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolation : Conforme à IEC61131-2 - Performance CEM : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Niveau de performance A ; Décharge par air ±8kV, Niveau de performance A ; SURGE : Mode commun ±2kV, Niveau de performance A ; EFT : ±2kV, Niveau de performance A) Spécifications / Caractéristiques clés - Extension de puissance système : 2A@5VDC - Extension de puissance de champ : 8A@24VDC - Consommation de courant : 25mA@24VDC - Protection contre les courts-circuits : Supportée - Diamètre de câblage : 0.2mm² à 1.5mm² (AWG24 à AWG16) - Terminal : Enfichable - Bus de fond de panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimensions : 119*14*80mm - Température de fonctionnement : -35°C à 70°C (horizontal), -35°C à 60°C (vertical) - Température de stockage : -40°C à 85°C - Humidité : 5%~95%RH (sans condensation) - Altitude : <2000m - Degré de pollution : II - Degré de protection : IP20 - Certifications : CE - Fonctions de diagnostic : Défaut de puissance de fichier, défaut de puissance système, défaut de sous-tension/surtension de l'alimentation 2V - Conformité mécanique et CEM : IEC60068-2-6, IEC6008-2-27, IEC61131-2, IEC61000-4
