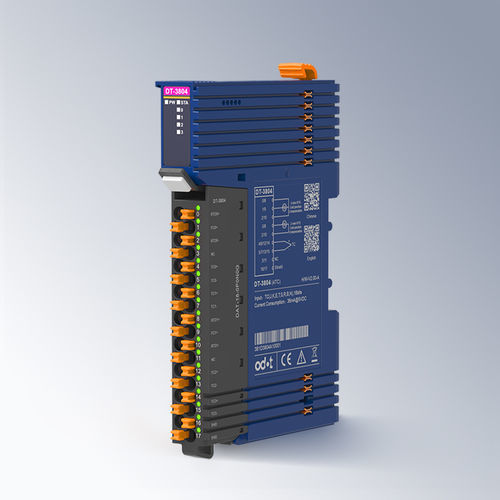

Module d'entrée analogique DT-3804

4 canauxà 4 entrées analogiquespour thermocouple

module d'entrée thermocouple 4 canaux TC-J/K/E/T/S/R/B/N Caractéristiques du moduleLe module supporte 4 canaux d'acquisition de signaux thermocouple.Le module est équipé de 4 indicateurs analogiques.Le module supporte 8 types de mesure de température thermocouple conventionnelle.Le bus interne du module et l'entrée de terrain adoptent une isolation capacitive.Le canal d'entrée du module supporte la protection contre les surtensions TVS.Le mode de compensation de l'extrémité froide du module prend en charge la compensation de la jonction de référence externe ou de la température de référence fixe.Le type de compensation de l'extrémité froide du module prend en charge le PT100 (2 fils) ou le PT100 (3 fils).Le bus de fond de panier redondant à grande vitesse du module est doté de borniers enfichables.Paramètres techniquesParamètres générauxConsommation du module36mA@5VDCDiamètre de câblageMin.0.2mm²(AWG24)Max.1.5mm²(AWG16)Bornes enfichablesSupportBus de fond de panierDouble redondance de busInstallationRail DIN 35mmDimension119*14*80mmCertification du produitCertificationCEParamètres d'entréeNombre de canaux4 canauxType de capteurType de thermocouple J / K/ E / T / S / R / B / NRésolution16 bits (y compris le bit de symbole)Compensation de températureTempérature de référence fixe/jonction de référence externeTemps de conversation500ms/4 canaux (le niveau de filtre est 0)Erreur de linéarité≤±0.01%Erreur de température≤±0.005%/°CTErreur de température≤±0.03% (@25°C)Erreur de mesureVoir le tableau 1 ci-dessous pour les paramètres détaillésDiagnostic du moduleDétection de déconnexion : supportDébordement/sous-débordement : supportUnité de températureConfigurable, °C / °F / KEParamètres d'environnementTempérature de fonctionnement de l'installation horizontale-35°C~60°CTempérature de fonctionnement de l'installation verticale-35°C~50°CTempérature de stockage-40°C~85°CEHumidité de l'environnement5%~95%RH (pas de condensation)Altitude d'installation<2000mDegré de pollutionⅡGrade de protectionIP20Propriétés mécaniquesConformes à IEC60068-2-6, IEC6008-2-27Support d'isolationConforme à IEC61131-2Performance EMCConforme à IEC61131-2, IEC61000-4(ESD : Décharge par contact ±6kV, niveau de performance A ; Décharge dans l'air ±8kV, niveau de performance ASURGE : Mode commun ±2kV, niveau de performance AEFT : ±2kV, niveau de performance A)Plage de mesure et précision (par type de capteur)Type de capteurPlage de mesure (°C)Précision de mesure (25°C)Précision de mesure (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 entrées thermocoupleTypes de thermocouple pris en charge : J, K, E, T, S, R, B, NRRésolution : 16 bitsCompensation de soudure froide : PT100 (2 fils/3 fils), référence externe ou fixeProtection des entrées : Surtension TVS, isolation capacitiveTempérature de fonctionnement : -35°C à 60°C (horizontal), -35°C à 50°C (vertical)Température de stockage : -40°C à 85°CHumidité : 5%~95%RH (sans condensation)Installation : rail DIN 35mmDimensions : 119*14*80mmProtection: IP20Certification : CE
