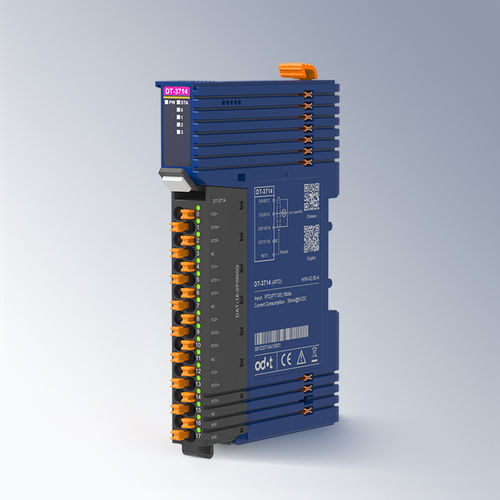

Module d'entrée analogique DT-3714

4 canauxpour RTDde courant

Module d'entrée RTD 4 canaux RTD-PT100 Caractéristiques du module - Le module prend en charge la désactivation des canaux, prend en charge PT-100 2 fils ou 3 fils. - Le niveau de filtrage du module est réglable. - Le module prend en charge la détection de défauts (déconnexion, court-circuit, débordement, sous-débordement, état du terminal). - Le module dispose d'un bus de fond de panier redondant à haute vitesse avec des blocs de bornes enfichables. Paramètres techniques Paramètres généraux - Consommation de courant : 39mA@5VDC - Diamètre de câblage : Min. 0.2mm² (AWG24), Max. 1.5mm² (AWG16) - Borne enfichable : Support - Bus de fond de panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimension : 119*14*80mm - Certification produit : Certification CE Paramètres d'entrée - Nombre de canaux : 4 canaux d'entrée RTD-PT100 - Plage d'entrée : 2 fils ou 3 fils - Plage de mesure : -200~850°C - Résolution : 16 bits (inclut le bit de symbole) - Temps de transition : 360ms/4 canaux (niveau de filtrage est 0) - Erreur de linéarité : ≤±0.01% - Erreur de mesure : ≤±0.6°C (@25°C), ≤±1.5°C (@-35°C~60°C) - Répétabilité : ≤±0.005% (@25°C) - Diagnostic du module : Défaut ADC : support, Détection de rupture/court-circuit : support, Conversion ADC anormale : support, Débordement/Sous-débordement : support - Unité de mesure : Configurable, °C / °F / K Paramètres environnementaux - Température de fonctionnement en installation horizontale : -35°C~60°C - Température de fonctionnement en installation verticale : -35°C~50°C - Température de stockage : -40°C~85°C - Humidité environnementale : 5%~95%HR (Sans condensation) - Altitude d'installation : <2000m - Degré de pollution : Ⅱ - Degré de protection : IP20 - Propriétés mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolement : Conforme à IEC61131-2 - Performance EMC : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Niveau de performance A ; Décharge par air ±8kV, Niveau de performance A) SURGE : Mode commun ±2kV, Niveau de performance A EFT : ±2kV, Niveau de performance A) Spécifications clés / Caractéristiques techniques - 4 canaux d'entrée RTD-PT100 - Prend en charge la connexion 2 fils ou 3 fils - Niveau de filtrage réglable - Détection de défauts : déconnexion, court-circuit, débordement, sous-débordement, état du terminal - Bus de fond de panier redondant à haute vitesse - Blocs de bornes enfichables - Certification CE - Température de fonctionnement : -35°C à 60°C (horizontal), -35°C à 50°C (vertical) - Température de stockage : -40°C à 85°C - Degré de protection : IP20 - Dimensions : 119*14*80mm
