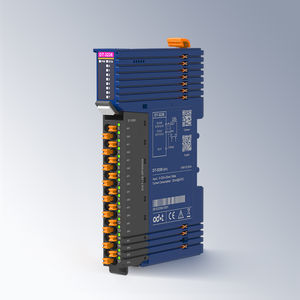

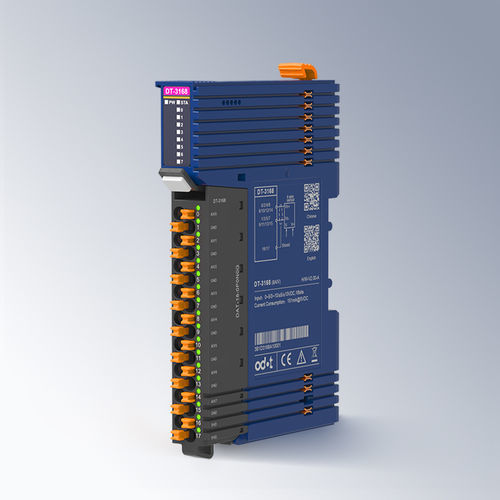

Module d'entrée analogique DT-3168

8 canauxà 8 entrées analogiquesde courant

Aperçu du produit: Module d'entrée de tension 8 canaux 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bits Caractéristiques du module: - Le module prend en charge 8 canaux d'entrée de signal de tension - Le module peut collecter 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, avec une résolution de 16 bits - Le module dispose de 8 indicateurs LED de canal d'entrée analogique - Le signal d'entrée du module est une entrée à masse commune à une seule extrémité - Le temps de filtrage peut être réglé - Les canaux peuvent être désactivés indépendamment - Le module dispose d'un bus de fond redondant à haute vitesse avec des blocs de bornes enfichables Paramètres techniques: Paramètres généraux - Consommation de courant: 157mA@5VDC - Diamètre de câblage: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Bornier enfichable: Support - Bus de fond: Redondance de bus double - Installation: Rail DIN 35mm - Dimension: 119*14*80mm - Certification du produit: Certification CE Paramètres d'entrée - Nombre de canaux: 8 canaux d'entrée de tension - Plage de tension d'entrée: 0~5VDC/0~10VDC/±5VDC/±10VDC - Résolution: 16 bits (y compris le bit de symbole) - Temps de transition: 3.87ms/8 canaux (niveau de filtre est 0) - Impédance d'entrée: 100kΩ - Erreur de linéarité: ≤±0.01% - Erreur de température: ≤±0.005%/K - Répétabilité: ≤±0.05% (@25℃) - Erreur de mesure: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnostic du module: Défaut ADC: support, Débordement/Sous-débordement: support Paramètres environnementaux - Température de fonctionnement en installation horizontale: -35℃~60℃ - Température de fonctionnement en installation verticale: -35℃~50℃ - Température de stockage: -40℃~85℃ - Humidité de l'environnement: 5%~95%HR (Sans condensation) - Altitude d'installation: <2000m - Degré de pollution: Ⅱ - Degré de protection: IP20 - Propriétés mécaniques: Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolement: Conforme à IEC61131-2 - Performance EMC: Conforme à IEC61131-2, IEC61000-4 (ESD: Décharge par contact ±6kV, Niveau de performance A; Décharge par air ±8kV, Niveau de performance A; SURGE: Mode commun ±2kV, Niveau de performance A; EFT: ±2kV, Niveau de performance A) Spécifications clés: - 8 canaux d'entrée de tension - Plages d'entrée: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Résolution de 16 bits - Indicateurs LED pour chaque canal - Entrée à masse commune à une seule extrémité - Temps de filtrage configurable - Désactivation individuelle des canaux - Bus de fond redondant à haute vitesse - Blocs de bornes enfichables - Certifié CE - Température de fonctionnement: -35℃ à 60℃ (horizontal), -35℃ à 50℃ (vertical) - Température de stockage: -40℃ à 85℃ - Degré de protection: IP20
