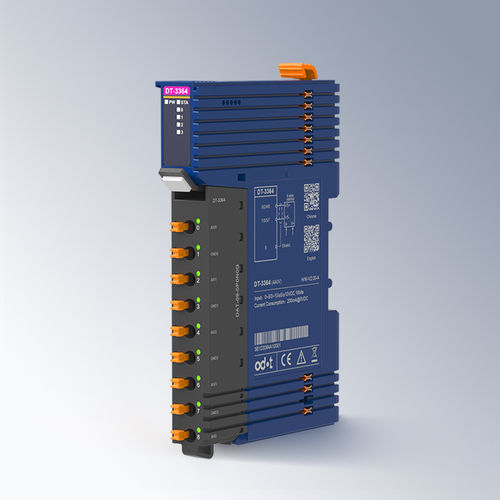

Module d'entrée analogique DT-3364

4 canauxà 4 entrées analogiquesde tension

Product Overview:Module d'entrée tension 4 canaux 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 bitsCaractéristiques du module:Le module supporte 4 canaux d'entrée de signal de tension.plage d'entrée : 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC, avec une résolution de 16 bits.Le module est équipé d'un indicateur LED pour les 4 canaux d'entrée analogique.Le signal d'entrée du module est isolé entre les canaux.Le bus de fond de panier redondant à haute vitesse du module est équipé de borniers enfichables.Paramètres techniques:Paramètres générauxConsommation du module200mA@5VDCDiamètre du filMin.0.2mm²(AWG24)Max.1.5mm²(AWG16)Bornes enfichablesSupportBus de fond de panierDouble redondance de busInstallation35mm Rail DINDimension119*14*80mmCertification du produitCertificationCEParamètres d'entréeNombre de canaux4 canaux d'entrée de tensionPlage de tension d'entrée0~5VDC/0~10VDC/±5VDC/±10VDCChannel IsolationSupportImpédance d'entrée1MΩRésolution16 Bits (y compris le bit de symbole)Temps de transmission4ms/ 4 canaux (le niveau de filtre est 0)Erreur de linéarité≤±0.01%Erreur de température≤±0,005%/KRépétitivité≤±0,05% (@25℃)Erreur de mesure≤±0,2% (@25℃), ≤±0.4% (@-35℃~60℃)Diagnostic du module Défaut ADC : supportOverflow/Underflow : supportParamètres d'environnementInstallation horizontale Température de fonctionnement-35℃~60℃Installation verticale Température de fonctionnement-35℃~50℃Température de stockage-40℃~85℃Environnement Humidité5%~95%RH (Pas de condensation)Altitude d'installation<2000mDegré de pollutionⅡDegré de protectionIP20Propriétés mécaniquesConformes à IEC60068-2-6, IEC6008-2-27Support d'isolationConforme à IEC61131-2Performance EMCConforme à IEC61131-2, IEC61000-4(ESD : Décharge par contact ±6kV, niveau de performance A ; Décharge dans l'air ±8kV, niveau de performance A)SURGE : Mode commun ±2kV, niveau de performance AEFT : ±2kV, niveau de performance ACCanaux : 4 entrées de tensionPlage d'entrée : 0~5VDC, 0~10VDC, ±5VDC, ±10VDCRésolution : 16 bitsImpédance d'entrée : 1MΩConsommation du module : 200mA@5VDCIInstallation : rail DIN 35mmDimension : 119*14*80mmTempérature de fonctionnement : -35℃~60℃ (horizontal), -35℃~50℃ (vertical)Température de stockage : -40℃~85℃Degré de protection : IP20Certification : CE
