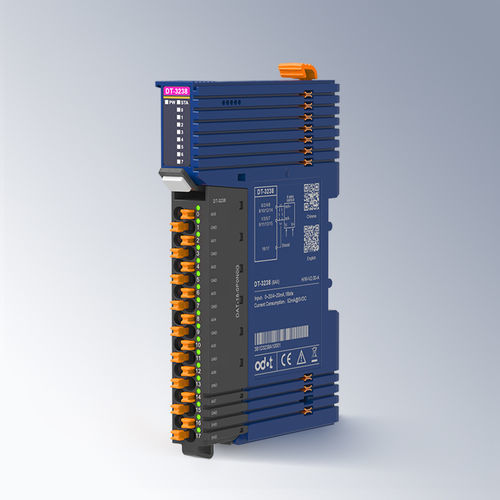

Module d'entrée analogique DT-3238

8 canauxà 8 entrées analogiquesde courant

Module d'entrée de courant 8 canaux 0&4-20mA, 16 bits - Le module prend en charge l'acquisition de signal de courant sur 8 canaux. - Le module peut être configuré pour l'acquisition de signal de courant 0-20mA ou 4-20mA. - Le module prend en charge l'entrée de capteur de courant à 2 fils (sortie non-bouclée, alimentation externe requise) ou à 4 fils. - Bus de fond de panier redondant haute vitesse avec blocs de bornes enfichables. Paramètres techniques Paramètres généraux - Consommation de courant : 52mA@5VDC - Diamètre de câblage : Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Borne enfichable : Support - Bus de fond de panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimension : 119*14*80mm - Certification produit : Certification CE Paramètres d'entrée - Nombre de canaux : 8 canaux d'entrée de courant - Plage d'entrée : 0~20mA/4~20mA - Résolution : 16 bits (inclut le bit de symbole) - Temps de transition : 8ms/8 canaux (le niveau de filtre est 0) - Impédance d'entrée : ≤300Ω - Erreur de linéarité : ≤±0.01% - Erreur de température : ≤±0.005%/K - Répétabilité : ≤±0.05% (@25℃) - Erreur de mesure : ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Diagnostic du module : Défaut ADC : support, Détection de rupture de ligne : support, Débordement /Sous-débordement : support Paramètres environnementaux - Température de fonctionnement en installation horizontale : -35℃~60℃ - Température de fonctionnement en installation verticale : -35℃~50℃ - Température de stockage : -40℃~85℃ - Humidité de l'environnement : 5%~95%HR (Sans condensation) - Altitude d'installation : <2000m - Degré de pollution : Ⅱ - Degré de protection : IP20 - Propriétés mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolation : Conforme à IEC61131-2 - Performance CEM : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Niveau de performance A ; Décharge par air ±8kV, Niveau de performance A) SURGE : Mode commun ±2kV, Niveau de performance A EFT : ±2kV, Niveau de performance A) - Canaux : 8 entrées de courant - Plage d'entrée : 0~20mA / 4~20mA - Résolution : 16 bits - Consommation de courant : 52mA@5VDC - Installation : Rail DIN 35mm - Dimensions : 119*14*80mm - Température de fonctionnement : -35℃~60℃ (horizontale), -35℃~50℃ (verticale) - Température de stockage : -40℃~85℃ - Protection : IP20 - Certification : CE
