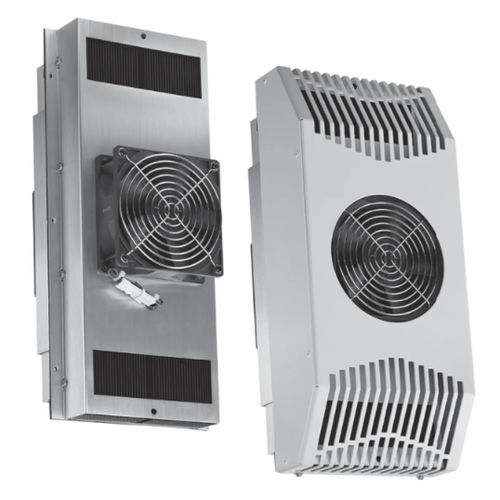

Refroidisseur d'air TE series

pour climatisation d'armoirepour armoire électriquecompact

Vue d'ensemble
Les refroidisseurs thermoélectriques pour armoire évacuent la chaleur autour des composants critiques afin de réduire les temps d'arrêt et les défaillances dans de petites armoires intérieures et extérieures. Ces unités à profil bas utilisent l'effet Peltier pour assurer le refroidissement ou le chauffage sans réfrigérant, compresseur ni filtre, ce qui les rend adaptés aux environnements industriels exigeant peu d'entretien et à faible niveau sonore. Conçus pour une installation en encastrement partiel avec orientation flexible.

Caractéristiques

• Fonctionne sur l'effet Peltier pour refroidir ou chauffer en inversant la polarité
• Sans réfrigérant — conception sans filtre ni compresseur
• Construction sans filtre réduisant les opérations de maintenance
• Adapté aux applications intérieures et extérieures avec niveaux de protection Type 12/3R/4/4X
• Pré-câblé avec un bloc de raccordement simple pour un câblage DC facile
• Variantes ventilées (shrouded) et non ventilées incluses en standard
• Plage de fonctionnement : −40 °C à 55 °C (−40 °F à 131 °F)
• Montage en encastrement partiel ; profil bas pour montage vertical ou horizontal
• Alimentation DC pour applications 24V et 48V

Normes industrielles
UR, cUR Reconnu ; Type 12, 3R, 4, 4X ; File No. SA6453 ; CE ; IP65

Références disponibles / Spécifications représentatives (tableau)
Colonnes : Catalog Number | Article Number | Height | Width | Depth | Nominal Voltage | Nominal Capacity Btu/h | Nominal Capacity Watts | Voltage DC | Max Current | Operating Temperature | Material | Finish | Color | Color Code | Thickness
TE090624020 | 21065 | 9.06in | 4.84in | 6.91in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE090624010 | 21074 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE090624011 | 21076 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121024020 | 21066 | 11.81in | 6.02in | 7.4in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121048020 | 20812 | 11.81in | 6.02in | 7.4in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121024010 | 21075 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE121024011 | 21072 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121048010 | 21071 | 12in | 6.18in | 7.43in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162024020 | 21068 | 15.75in | 7.09in | 7.25in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162048020 | 21064 | 15.75in | 7.09in | 7.25in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162024011 | 21067 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE162024010 | 21077 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162048010 | 21073 | 15.93in | 7.35in | 7.27in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga

Caractéristiques techniques / spécifications

• Technologie de refroidissement : effet Peltier (thermoélectrique) — réversible pour refroidir ou chauffer
• Sans réfrigérant ; conception sans filtre ni compresseur
• Capacités nominales : 178 Btu/h (52W), 321 Btu/h (94W), 567 Btu/h (166W) selon la référence
• Familles de tension nominale : 24V et 48V
• Exemples d'entrées DC indiqués (ex. 18V, 40V) avec bloc de raccordement pré-câblé
• Courants max variables selon la référence (ex. 4.4A, 7.6A, 8.5A, 14.7A)
• Température de fonctionnement : −40 à 55 °C (−40 à 131 °F)
• Matériaux : Aluminium (anodisé), Acier doux (peint), Acier inoxydable 304 (brossé #4)
• Indice de protection : IP65 ; Reconnaissances : UR, cUR ; Types : 12, 3R, 4, 4X
• Fixation : montage en encastrement partiel ; profil bas pour montage vertical ou horizontal
• Découpes panneau et dimensions mécaniques variables selon la référence (voir liste ci‑dessus)
