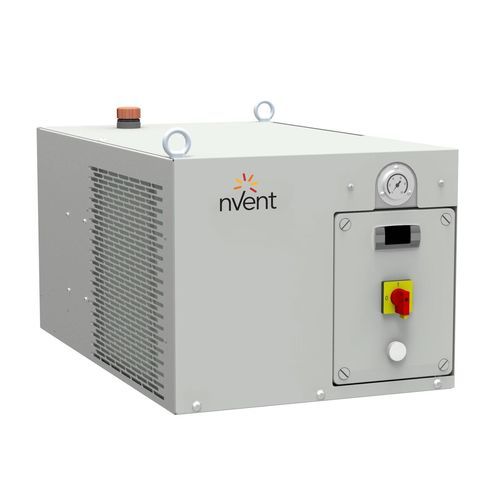

Groupe frigorifique industriel TCW series

stationnairecompact

Présentation
Le MiniChiller d'eau industriel offre précision et fiabilité dans un format compact. Une grande précision de refroidissement contribue à la régularité et à la qualité des process de production. Une large gamme d'accessoires et d'options permet plusieurs configurations pour répondre à différents besoins d'application. L'appareil intègre des composants performants et utilise des réfrigérants acceptables d'un point de vue environnemental.

Caractéristiques

• Compresseur hermétique.
• Tubes du circuit frigorifique en laiton.
• Évaporateur à plaques en acier inox soudé-brasé.
• Serpentin de condensation haute efficacité.
• Ventilateur axial.
• Circuits fluides en matériaux non ferreux.
• Circuit liquide standard avec réservoir ouvert et pompe.

Spécifications
Réf. catalogue | Puissance nominale W @50Hz | Puissance nominale W @60Hz | Type de fluide | Tension nominale | Fréquence nominale | Réfrigérant | Hauteur | Largeur | Profondeur | Poids | Niveau sonore @ 50 Hz | Nombre de phases | Type de pompe | Débit nominal/max du fluide | Pression pompe @50Hz | Pression pompe @60Hz | Capacité du réservoir | Raccordement eau Entrée/Sortie
TCW08 | 900W | 1100W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 114.66lb | 56dB(A) | 1 | Peripheral | 3 – 20 l/min | 5.4bar | 7.6bar | 10l | 1/2"
TCW12 | 1600W | 1900W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 119.07lb | 56dB(A) | 1 | Peripheral | 5 – 20 l/min | 4.6bar | 6.7bar | 10l | 1/2"
TCW19 | 2200W | 2550W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 121.28lb | 56dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 4bar | 6bar | 10l | 1/2"
TCW31 | 3000W | 3450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 163.17lb | 57dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"
TCW41 | 3900W | 4450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 165.38lb | 57dB(A) | 1 | Peripheral | 11 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"

Caractéristiques techniques / spécifications

• Série : TCW (références : TCW08, TCW12, TCW19, TCW31, TCW41).
• Type de fluide : Water.
• Réfrigérants compatibles : R134a, R513A.
• Tension nominale : 230V.
• Fréquence nominale : 50 – 60Hz.
• Nombre de phases : 1 (monophasé).
• Compresseurs : compresseur hermétique.
• Évaporateur : évaporateur à plaques en acier inox soudé-brasé.
• Condenseur : serpentin de condensation haute efficacité.
• Type de ventilateur : ventilateur axial.
• Matériaux du circuit fluide : matériaux non ferreux.
• Circuit liquide standard : réservoir ouvert avec pompe ; capacité réservoir 10 l (par unité).
• Type de pompe : pompe périphérique.
• Débit nominal / max : varie selon modèle (3–20 l/min à 11–20 l/min suivant modèle).
• Plage de pression pompe : dépend du modèle (ex. 2.8bar à 7.6bar selon modèle et fréquence).
• Capacités nominales disponibles (50Hz) : 900W, 1600W, 2200W, 3000W, 3900W.
• Capacités nominales disponibles (60Hz) : 1100W, 1900W, 2550W, 3450W, 4450W.
• Dimensions selon modèle (Hauteur : 14.45in ou 19.49in ; Largeur : 28.54in ou 31.5in ; Profondeur : 17.72in ou 17.87in).
• Poids selon modèle (≈ 114.66lb à 165.38lb).
• Niveau sonore environ 56–57 dB(A) à 50Hz selon modèle.
• Raccordement eau Entrée/Sortie : 1/2".
