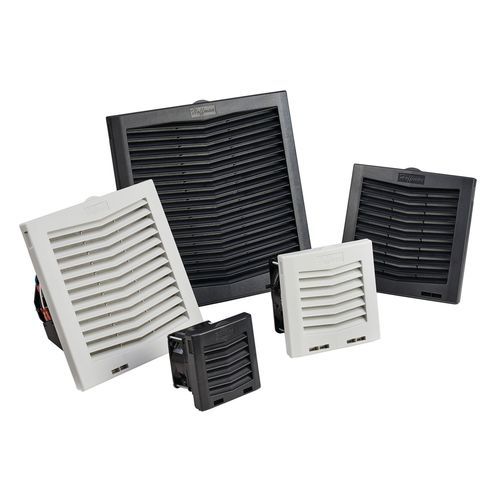

Ventilateur axial HF series

muralde circulation d'air230 Vca

Aperçu du produit
Les ventilateurs filtrants latéraux série HF se montent dans la paroi des enceintes avec un système Click-Fit ne nécessitant ni outils ni vis. La grille à charnière reste fixée lors de l'ouverture, facilitant le remplacement du filtre à la main. Des borniers permettent le raccordement électrique. Un thermostat optionnel est disponible pour réduire la consommation d'énergie et prolonger la durée de vie du ventilateur.

Caractéristiques

• Conception Click-Fit pour installation sans outil dans la paroi de l'armoire
• Grille à charnière s'ouvre d'un simple geste et reste attachée après ouverture
• Montage côté paroi de l'enceinte (side-mount)
• Option de flux d'air inverse sur les modèles HF13 pour pousser/tirer l'air à travers des pressions statiques plus élevées
• Jonc d'étanchéité standard pour assurer le scellement de l'enceinte
• Tailles d'encastrement compatibles avec les fabricants de ventilateurs filtrants courants
• Borniers pour un câblage simplifié
• Thermostat optionnel disponible
• Plage de tailles : 102 mm (4 in) à 325 mm (13 in)
• Débit d'air : env. 36 m³/h (21 CFM) à 822 m³/h (484 CFM) selon le modèle
• Durée de vie : env. 40 000 à 100 000 heures selon le modèle
• Plages de température d'utilisation exemples : −20 °C à 65 °C; autres modèles : −10–55 °C

Normes industrielles

• UL/cUL Listed ; File No. E482010
• CE
• EAC
• Type 12 standard sur tous les modèles
• Option IP54 sur tous les modèles sauf HF13
• Option IP55 sur tous les modèles sauf HF04

Tableau des spécifications (champs sélectionnés / références exemples)
Note : lignes du tableau présentées sous forme de lignes (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Spécifications techniques

• Matériau : plastique
• Finition : mat lisse
• Montage : paroi latérale de l'enceinte (side-mount)
• Étanchéité : jonc d'étanchéité standard
• Grille : grille à charnière restant attachée après ouverture
• Électrique : borniers de connexion ; tensions nominales variables selon la référence (24V, 48V, 115V, 230V)
• Tailles : 102 mm (4 in) à 325 mm (13 in)
• Débit d'air : env. 36 m³/h (21 CFM) à 822 m³/h (484 CFM) selon le modèle
• Plages de température d'utilisation (exemples) : −20 à 65 °C ; −10–55 °C
• Courant maximal exemples : 0,06 A jusqu'à 5 A (selon modèle)
• Durée de vie : env. 40 000 à 100 000 heures (selon modèle)
• Options : flux d'air inverse (modèles HF13) ; thermostat optionnel
• Normes/approbations : UL/cUL (File No. E482010), CE, EAC, Type 12 ; options IP54/IP55 selon modèle
• Total SKUs dans la famille : 93
