Roulement à rouleaux coniques No.2610

axialen acier inoxydablede réducteur

Présentation
Un constructeur européen majeur d'éoliennes utilisera des roulements coniques à rouleaux NSK à haute capacité de charge dans les boîtes de vitesses de ses éoliennes offshore de classe 15 MW. La production de série et la livraison des roulements nouvellement développés doivent commencer prochainement.

Principaux avantages

• Augmentation d'environ 25 % de la capacité de charge par rapport au produit conventionnel grâce à l'optimisation de la forme de couronnement des rouleaux (légère forme en arc qui évite la concentration de contraintes aux extrémités des rouleaux).
• Durée de vie plus de deux fois supérieure à celle du produit conventionnel.
• Poids réduit permettant de diminuer les coûts de construction et de maintenance des grandes éoliennes ; réduction de poids de plus de 30 % dans des conditions d'utilisation identiques par rapport aux roulements conventionnels.
• Élimine la nécessité de surdimensionner les roulements dans de nombreuses applications à charges élevées grâce à une pression de contact plus uniforme.
• Conçus et spécifiés pour les boîtes de vitesses d'éoliennes offshore de classe 15 MW ; production de série imminente.

Détails techniques

• Forme de couronnement des rouleaux optimisée pour éviter la concentration de contraintes aux extrémités des rouleaux et pour égaliser la pression de contact entre les rouleaux et les bagues intérieure et extérieure.
• NSK a utilisé son expertise en simulation numérique pour définir la forme de couronnement et égaliser la pression de contact, empêchant une pression de surface excessive aux extrémités des rouleaux même sous fortes charges.
• Nouvelle technique d'usinage à haute productivité développée pour fabriquer la forme de couronnement complexe.
• Résultats : ~25 % de capacité de charge en plus, >2x durée de vie, >30 % de réduction de poids dans des conditions comparables.

Légendes images

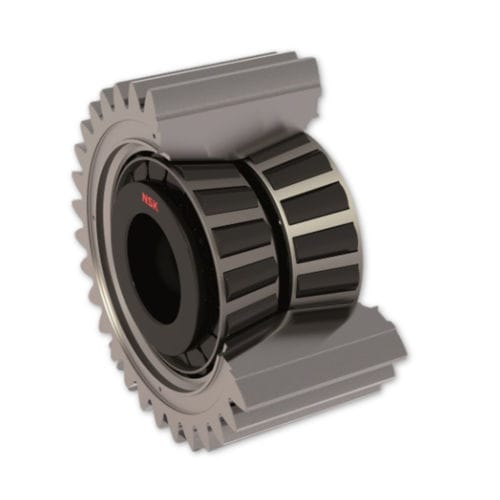

• 1) La boîte de vitesses d'une éolienne et le roulement conique à rouleaux NSK haute capacité (encart)
• 2) Forme de couronnement optimisée par NSK
• 3) Les roulements NSK offrent une pression de contact uniforme aux extrémités des rouleaux (ci‑dessous, en bas)

Caractéristiques techniques

• Application : Boîtes de vitesses pour éoliennes offshore de classe 15 MW
• Capacité de charge : ≈25 % d'augmentation vs produit conventionnel
• Durée de vie : Plus de 2x vs produit conventionnel
• Poids : >30 % de réduction dans les mêmes conditions d'utilisation comparé aux roulements conventionnels
• Caractéristique de conception : Forme de couronnement des rouleaux optimisée (légère courbure) pour éviter la concentration des contraintes d'extrémité et égaliser la pression de contact
• Ingénierie : Simulation numérique utilisée pour définir la forme et égaliser la pression de contact entre rouleaux et bagues
• Fabrication : Nouvelle technique d'usinage à haute productivité pour le couronnement des rouleaux
• Statut de production : Production de série et livraison devant commencer prochainement
