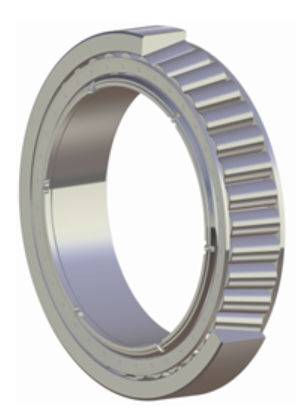

Roulement à rouleaux coniques No.2612

axialen acier inoxydablepour l'exploitation minière et l'industrie métallurgique

Aperçu
NSK a développé des roulements à rouleaux coniques (TRB) grand format reconditionnables destinés aux applications minières lourdes. Ces roulements associent une forte capacité de charge et une structure séparable pour permettre la remise en état et la réutilisation sur site, réduisant la fréquence des remplacements et les émissions de CO₂ sur le cycle de vie.

Points clés

• Conçus pour les roues de tombereaux, concasseurs, rouleaux de broyage et autres équipements miniers lourds
• La conception séparable permet le démontage et la remise en état pour diminuer la fréquence de remplacement
• Jusqu’à 2× la durée de vie des TRB conventionnels grâce à la prédiction Micro-UT™ de NSK (brevet en cours)
• Nervure de bague intérieure détachable (vis amovibles) pour inspection interne détaillée

Contexte de développement
Les équipements miniers fonctionnent en continu à basse vitesse, sous charges importantes et fortes vibrations. Les TRB conventionnels sont souvent non séparables et mis au rebut lors de la maintenance, générant des déchets et des coûts de cycle de vie élevés. Les TRB reconditionnables ont été conçus pour prolonger la durée de vie tout en permettant des inspections et réparations répétées sur site.

Caractéristiques
Les technologies NSK combinent trois caractéristiques principales : longévité accrue (grande capacité de charge), nervure séparée de la bague intérieure pour inspection interne, et boulonnage serti empêchant le desserrage en environnement vibratoire.

1. Longue durée de vie (Grande capacité de charge)
Le Micro-UT™ fournit une prédiction de fatigue très précise basée sur la statistique des inclusions non métalliques, permettant un dimensionnement avec une cote dynamique de base améliorée et jusqu’à deux fois la durée de vie des produits conventionnels.

2. Structure séparable pour inspections approfondies
La petite nervure de la bague intérieure est démontable par vis, permettant de séparer rouleaux, cage et bague intérieure pour des inspections détaillées et la maintenance sur site, facilitant la remise en état et la réutilisation.

3. Conception boulons sertis anti-vibration
Les trous de boulons pour la nervure séparée sont sertis pour éviter le desserrage ou le déplacement des boulons dans les environnements miniers fortement vibratoires, améliorant la fiabilité opérationnelle.

Avantages produit
Les TRB reconditionnables réduisent le nombre de remplacements et les coûts de maintenance, et contribuent à la diminution des émissions de CO₂ sur la durée de vie des équipements. Exemples de réduction par cycle de maintenance : roues de tombereau 8→4 ; concasseurs 12→6. Un exemple CFP estime une réduction d’environ 3 102 kg-CO₂ pour les roues de tombereau dans le scénario présenté (usage 60 000 heures ; rapport CFP référencé par NSK).

Applications et commercialisation
Applications visées : roues de tombereau, rouleaux de broyage (broyeur vertical), concasseurs, etc. NSK prévoit de fournir des échantillons aux constructeurs et vise une extension aux cimenteries et industries connexes, avec un objectif de ventes annuelles de 2 milliards de yens d’ici 2030.

Remarques
Micro-UT™ est la méthode ultrasonique de NSK qui quantifie les inclusions non métalliques dans l’acier des roulements pour des prédictions de fatigue précises (brevet en cours). Plusieurs éléments de conception et méthodes de fixation sont en cours de brevet.

Caractéristiques / spécifications techniques

• Type de produit : roulement à rouleaux coniques grand format reconditionnable (TRB)
• Durée de vie attendue : jusqu’à 2× les TRB conventionnels (selon prédiction Micro-UT™)
• Conception haute capacité de charge (amélioration de la cote dynamique de base)
• Nervure séparable de la bague intérieure (vis amovibles) permettant inspection et démontage complets
• Conception à boulons sertis pour éviter le desserrage sous vibration
• Méthode d’essai / prédiction de durée de vie : Micro-UT™ ultrasonique (brevet en cours)
• Applications prévues : roues de tombereau, concasseurs, rouleaux de broyage (broyeur vertical), autres équipements miniers lourds
• Avantage reconditionnement : permet réparation et réutilisation (exemples de réductions des remplacements : tombereau 8→4 ; concasseur 12→6)
• Exemple estimation CO₂ : ~3 102 kg-CO₂ pour roues de tombereau dans le scénario CFP illustré
• Plans commerciaux : fourniture d’échantillons aux constructeurs ; objectif de ventes 2 milliards de yens d’ici 2030
