Présentation du produit

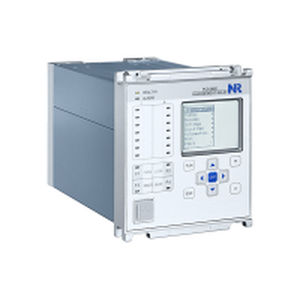

Le relais PCS-9691 est une unité de protection, de commande et de supervision destinée aux lignes aériennes, câbles souterrains, transformateurs et condensateurs sur systèmes à mise à la terre solide, mise à la terre par impédance, bobine de Petersen et systèmes non mis à la terre. L'appareil intègre une bibliothèque fonctionnelle performante, une logique programmable, des E/S configurables et un suivi de fréquence. Conçu sur une plateforme multiprocesseur avancée, le PCS-9691 est conforme au bus de station IEC 61850 et prend en charge IEC 61850-8-1 MMS.

Fonctions de protection

• Protection phase surintensité en six étages (50/51P)
• Protection directionnelle phase surintensité en quatre étages (67P)
• Protection neutre/terre surintensité en six étages (50/51N, 50/51G)
• Protection directionnelle neutre/terre surintensité en quatre étages (67N/G)
• Protection surintensité en deux étages séquence négative (46)
• Protection thermique contre surcharge pour alarme/trip (49)
• Détection de conducteur rompu (46BC)
• Élément de défaut de disjoncteur (50BF)
• Protection zone morte (50DZ)
• Protection sous-courant (37)
• Protection défaut de terre restreint (64REF)
• Protection sous-tension phase-terre ou phase-phase en deux étages (27)
• Protection surtension phase-terre ou phase-phase en deux étages (59)
• Protection surtension de terre en deux étages (59G)
• Protection surtension séquence négative en un étage (47)
• Protection sous-fréquence en quatre étages (81U)
• Protection sur-fréquence (81O)
• Protection taux de variation de fréquence (81R)
• Protection puissance directionnelle (32)
• Réenclenchement automatique trois pôles quatre tentatives (79)
• Vérification de synchronisme pour fermeture manuelle et réenclenchement automatique (25)
• Logique « switch onto fault » (SOTF)
• Logique de reprise de charge à froid (CLP)
• Protection mécanique (MR)
• Localisation de défaut (FL)
• Ajustement automatique de dérive tension/courant

Commande

• Commande distante/locale
• Logique verrouillage/déverrouillage
• Bouton de commande en face avant

Surveillance et supervision

• Supervision du circuit de déclenchement (TCS)
• Supervision du transformateur de tension (VTS)
• Supervision du transformateur de courant (CTS)
• Surveillance de l’état du disjoncteur
• Auto-surveillance

Communication et synchronisation

• Jusqu’à deux ports 100Base-FX avec IEC 61850-8-1 MMS pour messages non critiques dans le temps ; prise en charge IEC 60870-5-103 via TCP/IP ou DNP3.0
• Un port RS-485 arrière avec IEC 60870-5-103 ou Modbus
• Un port RS-485 arrière pour la synchronisation d’horloge
• Un port RJ45 en face avant pour tests et configuration
• Synchronisation d’horloge via pulse per second (PPS), IRIG-B et SNTP

Caractéristiques techniques

• Famille de modèles : PCS-9691
• Application : protection, commande et supervision pour lignes aériennes, câbles souterrains, transformateurs, condensateurs, etc.
• Systèmes de mise à la terre pris en charge : mise à la terre solide, mise à la terre par impédance, bobine de Petersen, non mis à la terre
• Plateforme : plateforme multiprocesseur avancée
• Conformité : compatible bus de station IEC 61850 ; prise en charge IEC 61850-8-1 MMS
• Protocoles : IEC 60870-5-103 sur TCP/IP, DNP3.0, Modbus
• E/S : E/S configurables (logique programmable)
• Bibliothèque fonctionnelle : bibliothèque complète et performante incluant éléments de protection, commande et supervision
• Fonctions de commande : commande distante/locale, logique verrouillage/déverrouillage, commande en face avant
• Supervision : TCS, VTS, CTS, surveillance état disjoncteur, auto-surveillance
• Interfaces de communication : jusqu’à deux ports 100Base-FX, ports RS-485 arrière, RJ45 face avant
• Méthodes de synchronisation d’horloge : PPS, IRIG-B, SNTP
• Caractéristiques intégrées : suivi de fréquence, ajustement automatique dérive tension/courant
• Supplémentaire : port RJ45 en face avant pour tests et configuration
