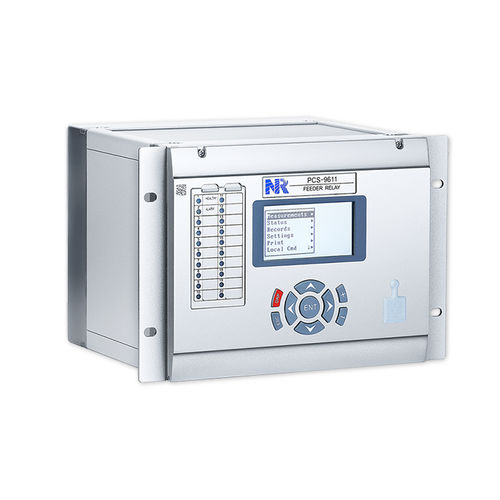

Relais de protection de courant PCS-9613

d’asymétrie de phasede surintensitéde surtension

Aperçu du produit
Le PCS-9613 est un relais de protection à courant différentiel (87L) et de protection multi-niveaux contre les surintensités, destiné aux départs de distribution. Il intègre fonctions de protection, commande et surveillance avec réenclenchement tripolaire et prend en charge systèmes mises à la terre solides, à impédance, à bobine de Peterson et non mises à la terre. Le relais supporte pleinement IEC 61850, incluant GOOSE, pour les postes numériques modernes.

Protection et commande

• Protection différentielle de courant (87L)
• Protection phase à six niveaux (50P/51P/67P)
• Protection zéro séquence à six niveaux (50G/51G/67G)
• Protection contre les courants de séquence négative (46)
• Détection de conducteur rompu par rapport I2/I1 (46BC)
• Protection de défaut de sectionneur/ disjoncteur (50BF)
• Protection contre surcharge thermique (49)
• Protection sous-tension / surtension (27/59)
• Logique Switch-on-to-fault (SOTF)
• Vérification de synchronisme (25)
• Réenclenchement tripolaire automatique (79)
• Protection mécanique, télécommande et mesures
• Ajustement automatique dérive tension/courant

Communication

• Jusqu'à quatre ports 10Base-T/100Base-TX (RJ45) ou deux ports 100Base-FX
• Prise en charge IEC 61850-8-1 MMS et GOOSE
• IEC 60870-5-103 sur TCP/IP et DNP 3.0
• Deux ports RS-485 arrière avec IEC 60870-5-103 ; port RS-485 dédié à la synchronisation d'horloge
• Port RS-232 arrière pour imprimante ; port RJ45 en façade pour tests et réglages
• Synchronisation d'horloge par impulsion, IRIG-B et SNTP

Surveillance et comptage

• Supervision du circuit de déclenchement
• Détection de défaillance de CT et VT
• Supervision de défaillance tension pour synchro-check
• Autodiagnostic et enregistreur de défauts
• 1024 entrées SOE (sequence of events) incluant déclenchements, alarmes et actions opérateur
• 64 oscillogrammes compatibles COMTRADE

Caractéristiques techniques

• Modèle : PCS-9613
• Type de produit : Relais de protection différentiel et de surintensité pour départs de distribution
• Systèmes de mise à la terre pris en charge : mise à la terre solide, à impédance, bobine de Peterson, non mise à la terre
• Fonctions de protection : 87L, 50P/51P/67P, 50G/51G/67G, 46, 46BC, 50BF, 49, 27/59, SOTF, 25, 79, MR
• Protocoles de communication : IEC 61850 (incl. GOOSE), IEC 60870-5-103, DNP 3.0, MMS
• Interfaces réseau : jusqu'à 4x10Base-T/100Base-TX ou 2x100Base-FX
• Interfaces série : RS-485 multiples (y compris port dédié synchro horloge), RS-232 pour imprimante
• Port de test frontal : RJ45 en façade
• Synchronisation d'horloge : impulsion, IRIG-B, SNTP
• Enregistrement et événements : 1024 entrées SOE ; 64 oscillogrammes (COMTRADE) ; enregistreur de défauts
• Réenclenchement automatique : réenclenchement tripolaire (79)
• Supervision additionnelle : supervision circuit de déclenchement, détection CT/VT, synchro-check, autodiagnostic
