Relais de surcharge PCS-9611

de fuite à la terred'absence de phasesde sous-tension

Aperçu

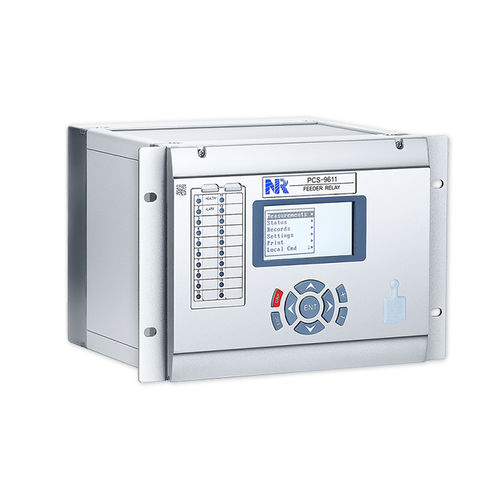

Le PCS-9611 est un relais de protection, de commande et de supervision destiné aux lignes, câbles souterrains et aux applications transformateur sur des réseaux en court-circuit solide, mise à la terre par impédance, bobine de Peterson ou non mis à la terre. Il intègre une bibliothèque fonctionnelle complète, une logique programmable, des E/S configurables et un suivi de fréquence. Conçu sur une plateforme multiprocesseur avancée, le PCS-9611 est conforme aux bus station et process IEC 61850 et prend en charge IEC 61850-8-1 MMS, GOOSE et IEC 61850-9-2 Sampling Value.

Communication

• Jusqu'à quatre ports 10Base-T/100Base-TX (RJ45) ou deux ports 100Base-FX ; jusqu'à six ports 100Base-FX pour IEC 61850-9-2 SV et GOOSE
• IEC 61850-8-1 MMS et GOOSE pour messages non critiques ; prise en charge IEC 60870-5-103 sur TCP/IP ou DNP3.0
• Deux ports RS-485 arrière avec IEC 60870-5-103 et un port RS-485 supplémentaire pour la synchronisation d'horloge
• Un port RS-232 arrière pour imprimante et un port RJ45 en face avant pour test et configuration
• Synchronisation d'horloge via impulsion, IRIG-B et SNTP

Supervision et Mesures

• Mesures : courant, tension, puissance active/réactive, facteur de puissance, énergie, fréquence et harmoniques
• Supervision des disjoncteurs et des circuits de déclenchement
• Supervision des défauts CT et VT ; détection de perte de tension de ligne
• Autodiagnostic, enregistreur d'événements, 1024 entrées SOE et 64 oscillogrammes (COMTRADE)

Protection et Commande

• Protection maximale à six étages (67P, 50P/51P) et protection neutre/terre à six étages (67G, 50/51G)
• Protection de défaut de terre sensible à quatre étages (67SG/51SG)
• Deux étages sous/sur-tension (27/59), surtension de séquence négative (47) et surtension de séquence zéro (59G)
• Quatre étages sous/sur-fréquence et quatre étages de variation de fréquence (81)
• Protection défaut disjoncteur (50BF), protection zone morte (50DZ), courant de séquence négative (46) et détection de conducteur coupé (46BC)
• Surchauffe thermique (49), sous-courant (37), logique SOTF, reprise sur charge froide (CLP)
• Auto-reclosing 4 cycles triphasé avec vérification de synchro et contrôle ligne/bus mort (79/25), logique d'interverrouillage pour protection de barres, commande locale/distante du disjoncteur, localisateur de défauts
• Réglage automatique de la dérive tension/courant ; suivi de fréquence

Spécifications techniques

• Modèle : PCS-9611
• Plateforme multiprocesseur avancée ; conforme IEC 61850 station et process bus
• Prise en charge : IEC 61850-8-1 MMS, GOOSE ; IEC 61850-9-2 Sampling Value
• Ethernet : jusqu'à 4x10/100Base-TX (RJ45) ou 2x100Base-FX ; jusqu'à 6x100Base-FX pour messages critiques
• Série : ports RS-485 arrière multiples, port RS-232 pour imprimante
• Synchronisation horloge : impulsion, IRIG-B, SNTP
• Fonctions de protection : surintensité, surintensité neutre/terre, défaut de terre sensible, sous/sur-tension, protections de séquence, protections de fréquence, défaut disjoncteur, zone morte, détection conducteur coupé, surcharge thermique, sous-courant
• Commande et supervision : auto-reclosing, vérification synchro, contrôle ligne/bus mort, SOTF, CLP, interverrouillage, commande disjoncteur locale/distante ; mesures, 1024 SOE, 64 oscillogrammes (COMTRADE)
