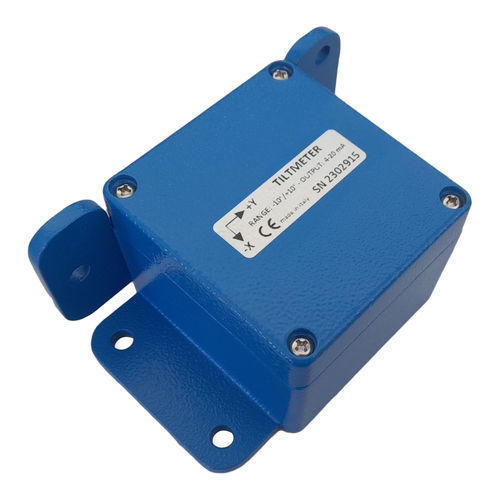

Inclinomètre 2 axes NOVA TB15

0-5 V4-20 mAMEMS

Présentation
Inclinomètre bi-axial mural conçu pour surveiller les variations d'inclinaison de structures, murs, murs de soutènement, massifs rocheux et pour évaluer le comportement rotationnel de ponts et de poutres soumis à des charges. Équipé d'un capteur MEMS bi-axial, le NOVA TB15 détecte les variations angulaires et fournit des indications sur les mouvements de rotation des structures.

Avantages

• Particulièrement adapté au suivi à long terme et aux essais de charge;
• Précision de mesure et conception robuste;
• Indice de protection IP67;
• Possibilités d'installation verticale et horizontale;
• Montage mécanique facile.

Compatibilité
Compatible avec le « NB-IoT 5G DATA ACQUISITION SYSTEM » et avec l’unité d'acquisition de données « NOVALog ».

Applications

• Surveillance des structures en béton;
• Essais de charge sur ponts et viaducs;
• Bâtiments historiques;
• Murs de soutènement;
• Surveillance des structures métalliques;
• Barrages en béton;
• Tours d'éoliennes;
• Suivi des affaissements de terrain;
• Surveillance des glissements de terrain.

Caractéristiques techniques
0-5 Volt | 4-20 mA
Capteur : MEMS numérique 3D | MEMS numérique 3D
Plage : de ±5° à ±90° | de ±5° à ±90°
Alimentation : 8–16 Vdc | 8-16 Vdc
Résolution : ≤ 0.001% F.S (≤ 0.001°) | ≤ 0.001% F.S (≤ 0.001°)
Précision : ≤ 0.02% F.S. | ≤ 0.02% F.S.
Répétabilité : ≤ 0.01% F.S. (±0.01°) | ≤ 0.01% F.S. (±0.01°)
Signal de sortie : 0-5 Volt | 4-20 mA
Stabilité en température : ≤ 0.01°/°C | ≤ 0.01°/°C
Stabilité à long terme : < 0.01° | < 0.01°
Classe de protection : IP67 | IP67
Température de fonctionnement : -40 ~ +80 °C | -40 ~ +80 °C
Dimensions : 80x75x57 mm | 80x75x57 mm
Matériau du boîtier : Aluminium injecté | Aluminium injecté

ACCESSOIRES

• Standard : Inclinomètre mural MEMS bi-axial;
• Option : Passe-câble avec câble électrique coupé à taille;
• Option : Connecteur M12 4 broches.

Spécifications techniques

• Capteur : MEMS numérique 3D
• Options de sortie : 0-5 Volt ou 4-20 mA
• Plage de mesure : de ±5° à ±90°
• Alimentation : 8–16 Vdc
• Résolution : ≤ 0.001% F.S (≤ 0.001°)
• Précision : ≤ 0.02% F.S.
• Répétabilité : ≤ 0.01% F.S. (±0.01°)
• Stabilité en température : ≤ 0.01°/°C
• Stabilité à long terme : < 0.01°
• Classe de protection : IP67
• Température de fonctionnement : -40 ~ +80 °C
• Dimensions : 80 x 75 x 57 mm
• Matériau du boîtier : Aluminium injecté
