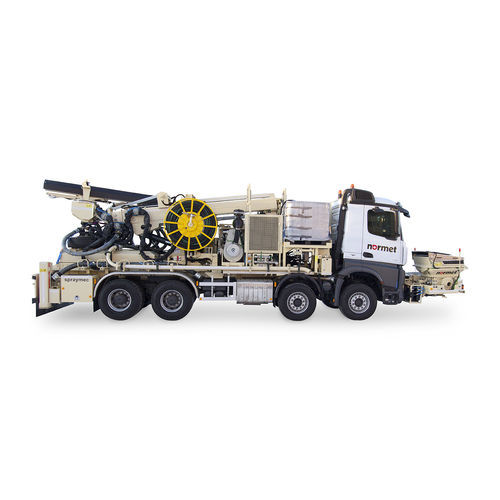

Véhicule pour percement de tunnel SPRAYMEC NORRUNNER 140 DVC

électriquechenillé

Vue d'ensemble
Le Spraymec NorRunner 140 DVC est un pulvérisateur de béton tunnelier sur camion, homologué pour la route, conçu pour les profils de tunnel moyens à grands. L'appareil peut fonctionner avec un moteur diesel et un groupe électro-hydraulique ou, en alternative, être raccordé au réseau électrique pour une exploitation sans émissions locales. Les composants clés incluent un système de dosage d'accélérateur synchronisé et une pompe NSP 30 à très faible pulsation avec commande indépendante des cylindres de refoulement intégrée à un système de contrôle en boucle fermée. La machine est équipée d'un manipulateur de projection de précision, d'un compresseur embarqué et d'un système automatique de lavage de la conduite et de la buse pour limiter les blocages en conditions souterraines sévères.

Informations complémentaires
Des solutions d'automatisation et de mesure sont disponibles en option : système SmartSpray pour l'automatisation de la projection et SmartScan pour la mesure de l'épaisseur du béton. Le NorRunner 140 DVC est proposé dans le cadre d'une solution complète de béton projeté incluant équipements de transfert, produits de construction et services de support.

Spécification clé

• Pulvérisateur tunnelier sur camion
• Couverture horizontale maximale : jusqu'à 28 m
• Portée verticale maximale : jusqu'à 19,5 m
• Débit pompe à béton : jusqu'à 30 m3/h (NSP 30)
• Hauteur de translation : 3,8 m

Caractéristiques

• Caméra de recul pour meilleure visibilité arrière
• Environnement opérateur ergonomique
• Bras de projection agile et précis avec suivi vertical et horizontal
• Mouvement automatique du télescope supérieur du bras et rotation de la buse
• Protection contre le rebond et mouvements hydrauliques proportionnels régulés en pression
• Préparé pour l'automatisation Normet SmartSpray
• Compatible avec le système de mesure d'épaisseur Normet SmartScan
• Pompe NSP 30 à faible pulsation (jusqu'à 30 m3/h) avec fonction de marche arrière
• Système accélérateur avec pompe hydraulique (12 bar) et citerne de 1000 l (second réservoir 1000 l optionnel)
• Dosage de l'accélérateur synchronisé avec l'alimentation en béton
• Système ReCoDrive pour déplacement à distance de la machine
• Compresseur à palettes entraîné hydraulique, débit réglable (8 / 10 / 13,8 m3/min)
• Groupe électro-hydraulique 55 kW pour bras, pompe, tube en S et dosage
• Lavage haute pression et cuve eau inox 1000 l pour nettoyage et pré-humidification
• Enrouleur de tuyau d'eau entraîné hydrauliquement
• Système de lubrification automatique pour pompe et bras
• Système automatique de lavage de la conduite et de la buse avec couvercle de trémie
• Système d'huile de coffrage inclus
• Pieds de soutien arrière hydrauliques extensibles
• Réservoir antigel 300 l
• Pompe surpresseur d'eau et pompe de remplissage d'huile hydraulique
• Rangement embarqué pour outils et pièces de rechange (jeu d'outils inclus)
• Système optionnel de surveillance des conditions de projection
• Kit chauffant optionnel et malaxeur électrique optionnel pour la cuve accélérateur
• Kit filtre by-pass optionnel pour le circuit d'huile

Remarques sur portée et couverture
La description mentionne une couverture horizontale maximale de 28 m et une portée verticale d'environ 19–19,5 m ; la spécification clé indique 19,5 m comme portée verticale maximale.

Caractéristiques / spécifications techniques

• Type d'équipement : Pulvérisateur de béton sur camion, homologué pour la route
• Modèle : NorRunner 140 DVC
• Couverture horizontale maximale : 28 m (vue d'ensemble)
• Couverture/portée verticale maximale : 19 m (vue d'ensemble) et 19,5 m (spécification clé)
• Pompe à béton : NSP 30, faible pulsation, fonction réversée, jusqu'à 30 m3/h
• Hauteur de translation : 3,8 m
• Groupe électro-hydraulique : 55 kW
• Système accélérateur : pompe hydraulique (12 bar), réservoir 1000 l (option second réservoir 1000 l)
• Compresseur : palettes, entraînement hydraulique, 8 / 10 / 13,8 m3/min
• Cuve eau : 1000 l inox
• Réservoir antigel : 300 l
• Systèmes automatiques : lavage de ligne et buse, lubrification
• Options : SmartSpray, SmartScan
• Rangement embarqué et jeu d'outils inclus
